TLV1117-50IDCYRG3

TLV1117-50IDCYRG3

TI(德州仪器) 主动器件

可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

PMIC - 稳压器 - 线性 正 固定 1 输出 800mA SOT-223-4


得捷:
IC REG LINEAR 5V 800MA SOT223-4


立创商城:
正 Vin=15V Vout=5V 800mA 75dB@120Hz


贸泽:
LDO Voltage Regulators Sgl Output LDO 800mA Fixed Int Crnt limit


艾睿:
LDO Regulator Pos 5V 0.8A 4-Pin3+Tab SOT-223 T/R


Chip1Stop:
LDO Regulator Pos 5V 0.8A 4-Pin3+Tab SOT-223 T/R


Verical:
LDO Regulator Pos 5V 0.8A 4-Pin3+Tab SOT-223 T/R


TLV1117-50IDCYRG3中文资料参数规格
技术参数

输出接口数 1

输入电压DC 15.0V max

输出电压 5 V

输出电流 800 mA

静态电流 15 mA

输出电容类型 Tantalum

跌落电压 1.2 V

调节输出数 1

输入电压Max 15 V

输入电压Min 6.4 V

输出电流Max 0.8 A

工作温度Max 125 ℃

工作温度Min 40 ℃

输入电压 6.4V ~ 15V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

长度 6.5 mm

宽度 3.5 mm

高度 1.6 mm

封装 TO-261-4

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLV1117-50IDCYRG3引脚图与封装图
TLV1117-50IDCYRG3引脚图

TLV1117-50IDCYRG3引脚图

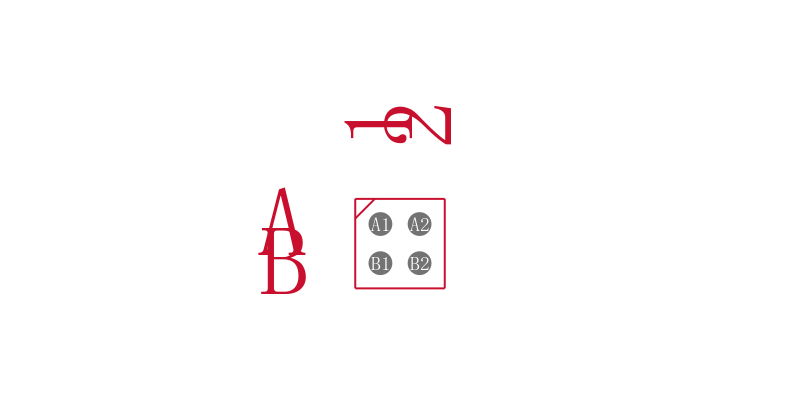

TLV1117-50IDCYRG3封装图

TLV1117-50IDCYRG3封装图

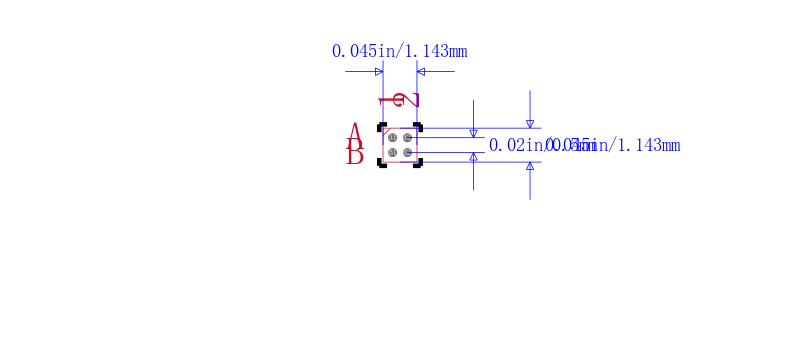

TLV1117-50IDCYRG3封装焊盘图

TLV1117-50IDCYRG3封装焊盘图

在线购买TLV1117-50IDCYRG3
型号 制造商 描述 购买
TLV1117-50IDCYRG3 TI 德州仪器 可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR 搜索库存
替代型号TLV1117-50IDCYRG3
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TLV1117-50IDCYRG3

品牌： TI 德州仪器

封装： SOT-223 800mA 4Pin

当前型号

可调，固定低压差稳压器 ADJUSTABLE AND FIXED LOW-DROPOUT VOLTAGE REGULATOR

当前型号

型号： TLV1117-50IDCYR

品牌： 德州仪器

封装： SOT-223 800mA 4Pin

完全替代

TEXAS INSTRUMENTS  TLV1117-50IDCYR  固定电压稳压器, LDO, 6.4V至15V, 1.2V压差, 5V输出, 800mA输出, SOT-223-4

TLV1117-50IDCYRG3和TLV1117-50IDCYR的区别

型号： LT1117IST-5

品牌： 凌力尔特

封装： SOT-223

类似代替

LDO Regulator Pos 5V 0.8A 4Pin3+Tab SOT-223

TLV1117-50IDCYRG3和LT1117IST-5的区别

型号： TLV1117-50IDCY

品牌： 德州仪器

封装： SOT-223-4 5V 800mA 3Pin

功能相似

LDO（低压降）线性电压调节器，600mA 至 800mA，Texas Instruments### LDO（低压降）线性电压调节器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

TLV1117-50IDCYRG3和TLV1117-50IDCY的区别
