TSM104WAIPW
TI(德州仪器)
主动器件
TSM104WAIPW中文资料参数规格
技术参数
供电电流 1.4 mA
电路数 4
通道数 4
共模抑制比 70 dB
输入补偿漂移 7.00 µV/K
带宽 900 kHz
转换速率 300 mV/μs
增益频宽积 900 kHz
输入补偿电压 500 µV
输入偏置电流 30 nA
工作温度Max 105 ℃
工作温度Min 40 ℃
增益带宽 900 kHz
共模抑制比Min 70 dB
电源电压Max 30 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TSM104WAIPW引脚图与封装图

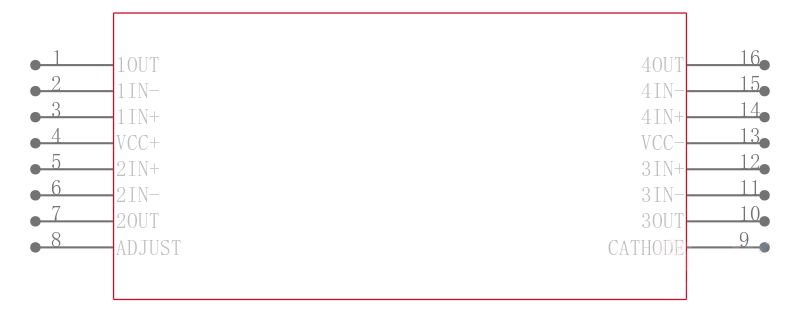

TSM104WAIPW引脚图
TSM104WAIPW封装图
TSM104WAIPW封装焊盘图
在线购买TSM104WAIPW
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSM104WAIPW | TI 德州仪器 | 四通道运算放大器和可编程电压基准 QUAD OPERATIONAL AMPLIFIER AND PROGRAMMABLE VOLTAGE REFERENCE | 搜索库存 |
替代型号TSM104WAIPW
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSM104WAIPW 品牌： TI 德州仪器 封装： 16-TSSOP 900kHz 4Channel 16Pin | 当前型号 | 四通道运算放大器和可编程电压基准 QUAD OPERATIONAL AMPLIFIER AND PROGRAMMABLE VOLTAGE REFERENCE | 当前型号 |
| 型号： TSM104WAIPWR 品牌： 德州仪器 封装： SOIC 16Pin 300mV/us 4Channel | 类似代替 | 四通道运算放大器和可编程电压基准 QUAD OPERATIONAL AMPLIFIER AND PROGRAMMABLE VOLTAGE REFERENCE | TSM104WAIPW和TSM104WAIPWR的区别 |
| 型号： TSM104WIPWR 品牌： 德州仪器 封装： SOIC 16Pin 300mV/us 4Channel | 类似代替 | 四通道运算放大器和可编程电压基准 QUAD OPERATIONAL AMPLIFIER AND PROGRAMMABLE VOLTAGE REFERENCE | TSM104WAIPW和TSM104WIPWR的区别 |
