THS4631DGNG4

THS4631DGNG4

TI(德州仪器) 主动器件

高电压,高压摆率,宽带FET输入运算放大器 HIGH-VOLTAGE, HIGH SLEW RATE, WIDEBAND FET-INPUT OPERATIONAL AMPLIFIER

通用 放大器 电路 - 8-MSOP-PowerPad


得捷:
IC OPAMP GP 1 CIRCUIT 8HVSSOP


立创商城:
THS4631DGNG4


贸泽:
高速运算放大器 High Speed FET-Input Op Amp


艾睿:
Op Amp Single High Speed Amplifier ±15V/30V 8-Pin HVSSOP EP Tube


安富利:
OP Amp Single GP ±15V/30V 8-Pin HTSSOP EP Rail


Verical:
Op Amp Single High Speed Amplifier ±15V/30V 8-Pin HVSSOP EP Tube


德州仪器TI:
High Speed FET-Input Operational Amplifier


THS4631DGNG4中文资料参数规格
技术参数

供电电流 11.5 mA

电路数 1

通道数 1

耗散功率 2140 mW

共模抑制比 86 dB

输入补偿漂移 2.50 µV/K

带宽 210 MHz

转换速率 1.00 kV/μs

增益频宽积 210 MHz

输入补偿电压 260 µV

输入偏置电流 50 pA

可用通道 S

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 325 MHz

耗散功率Max 2140 mW

共模抑制比Min 86 dB

电源电压Max 30 V

电源电压Min 10 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 PowerPad-MSOP-8

外形尺寸

长度 3 mm

宽度 3 mm

高度 1.02 mm

封装 PowerPad-MSOP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

THS4631DGNG4引脚图与封装图

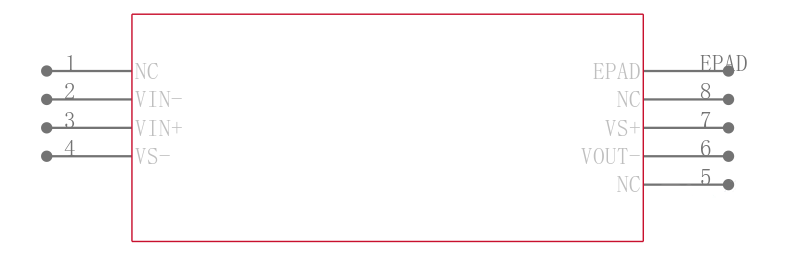

THS4631DGNG4引脚图

THS4631DGNG4引脚图

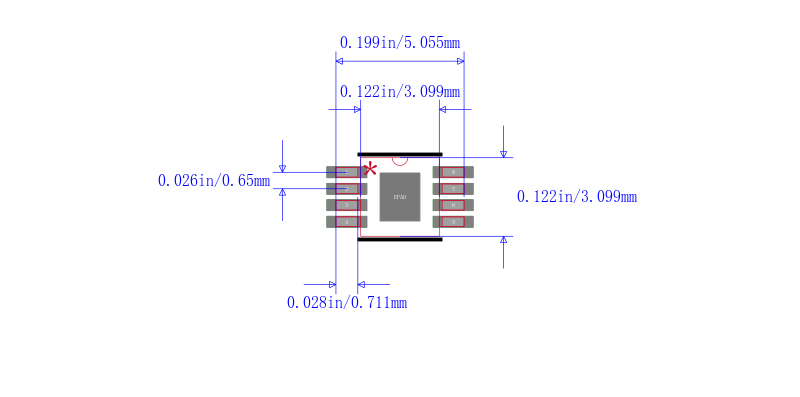

THS4631DGNG4封装图

THS4631DGNG4封装图

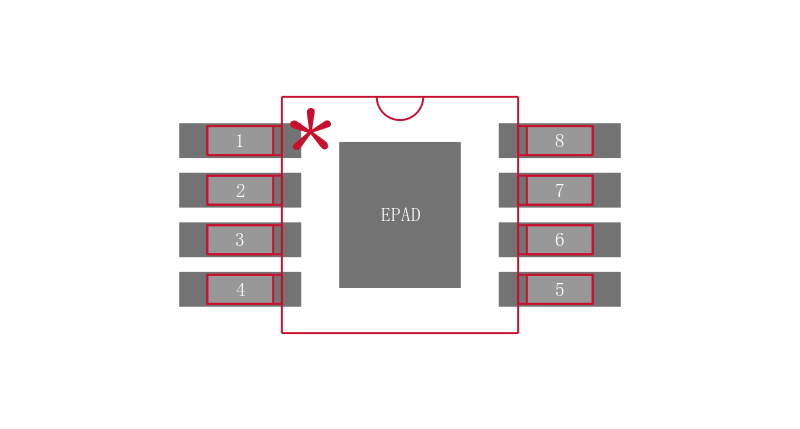

THS4631DGNG4封装焊盘图

THS4631DGNG4封装焊盘图

在线购买THS4631DGNG4
型号 制造商 描述 购买
THS4631DGNG4 TI 德州仪器 高电压,高压摆率,宽带FET输入运算放大器 HIGH-VOLTAGE, HIGH SLEW RATE, WIDEBAND FET-INPUT OPERATIONAL AMPLIFIER 搜索库存
替代型号THS4631DGNG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: THS4631DGNG4

品牌: TI 德州仪器

封装: SOIC 325MHz 1Channel 8Pin

当前型号

高电压,高压摆率,宽带FET输入运算放大器 HIGH-VOLTAGE, HIGH SLEW RATE, WIDEBAND FET-INPUT OPERATIONAL AMPLIFIER

当前型号

型号: THS4631DGN

品牌: 德州仪器

封装: SOIC 325MHz 1Channel 8Pin

类似代替

TEXAS INSTRUMENTS  THS4631DGN  运算放大器, 单路, 325 MHz, 1个放大器, 1 kV/µs, 10V 至 30V, MSOP, 8 引脚

THS4631DGNG4和THS4631DGN的区别

型号: THS4631DGNRG4

品牌: 德州仪器

封装: SOIC 325MHz 1Channel

类似代替

高电压,高压摆率,宽带FET输入运算放大器 HIGH-VOLTAGE, HIGH SLEW RATE, WIDEBAND FET-INPUT OPERATIONAL AMPLIFIER

THS4631DGNG4和THS4631DGNRG4的区别

型号: THS4631DGNR

品牌: 德州仪器

封装: SOIC 1kV/us 1Channel

类似代替

高电压,高压摆率,宽带FET输入运算放大器 HIGH-VOLTAGE, HIGH SLEW RATE, WIDEBAND FET-INPUT OPERATIONAL AMPLIFIER

THS4631DGNG4和THS4631DGNR的区别
