TLP291-4GB-TP,E
数据手册.pdf
Toshiba
东芝
电子元器件分类
TLP291-4GB-TP,E中文资料参数规格
技术参数
上升/下降时间 2µs, 3µs
输出电流 50 mA
通道数 4
正向电压 1.2 V
输入电流 50 mA
耗散功率 170 mW
上升时间 2 µs
隔离电压 2500 Vrms
击穿电压集电极-发射极 80 V
正向电流 50 mA
输出电压Max 80 V
输出电流Max 0.05 A
击穿电压 5 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
工作温度Max 110 ℃
工作温度Min -55 ℃
耗散功率Max 170 mW
输入电压 1.4 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SO-16
外形尺寸
长度 10.3 mm
宽度 4.55 mm
高度 2.1 mm
封装 SO-16
物理参数
工作温度 -55℃ ~ 110℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP291-4GB-TP,E引脚图与封装图
TLP291-4GB-TP,E引脚图

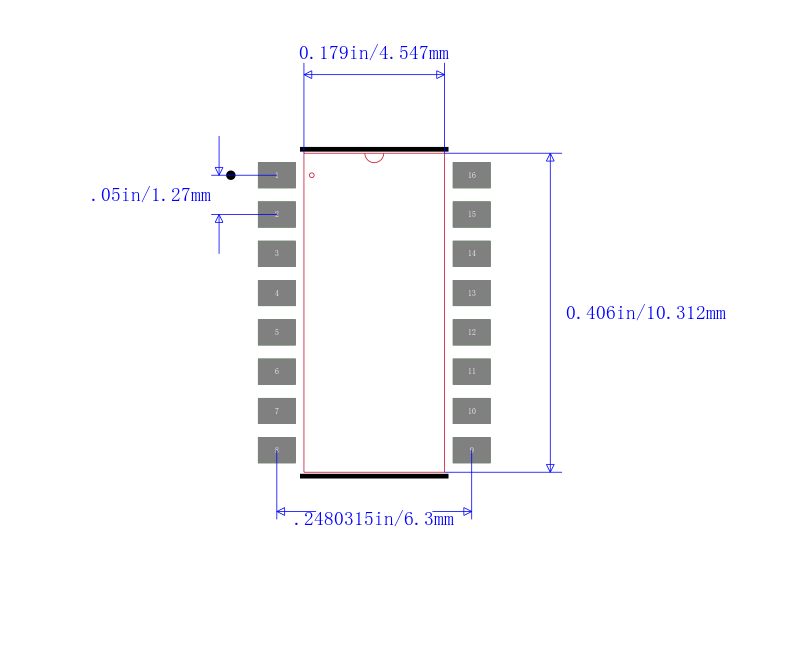

TLP291-4GB-TP,E封装图

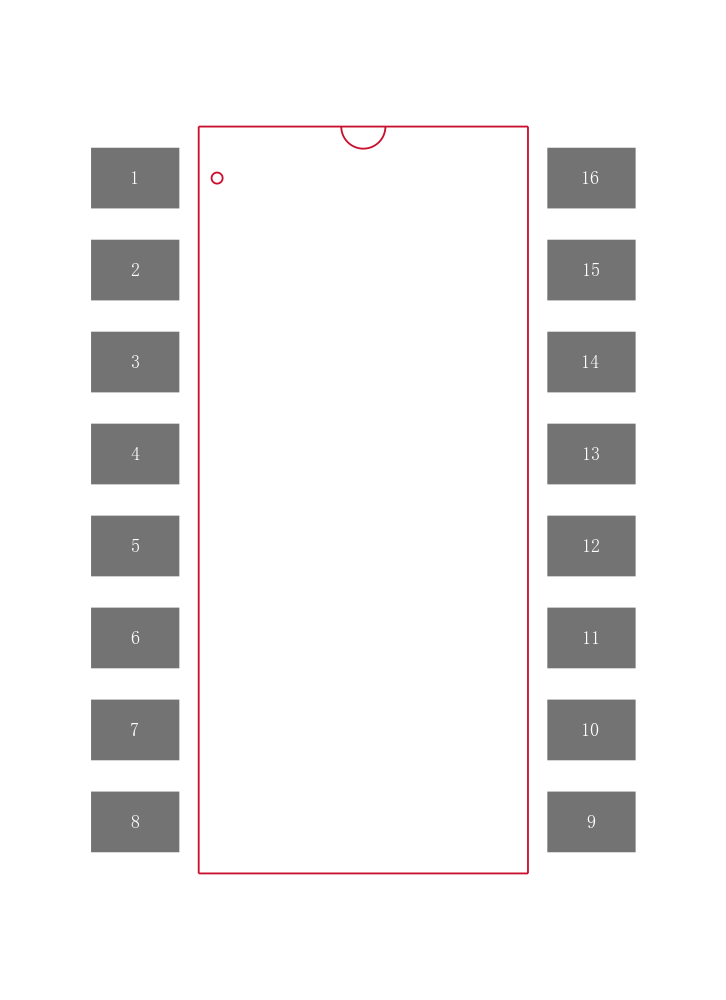

TLP291-4GB-TP,E封装焊盘图
