SN74LS259BNE4
TI
德州仪器
主动器件
SN74LS259BNE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出接口数 8
输出电流 8.00 mA
电路数 1
通道数 8
位数 8
传送延迟时间 30.0 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
输入数 1
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Through Hole
引脚数 16
封装 PDIP-16
外形尺寸
宽度 6.35 mm
封装 PDIP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LS259BNE4引脚图与封装图

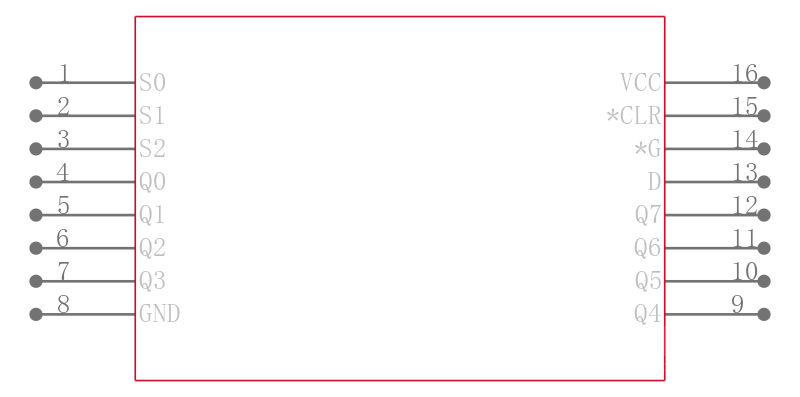

SN74LS259BNE4引脚图
SN74LS259BNE4封装图
SN74LS259BNE4封装焊盘图
在线购买SN74LS259BNE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS259BNE4 | TI 德州仪器 | Latch Addressable 8CH D-Type 16Pin PDIP Tube | 搜索库存 |
替代型号SN74LS259BNE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS259BNE4 品牌： TI 德州仪器 封装： | 当前型号 | Latch Addressable 8CH D-Type 16Pin PDIP Tube | 当前型号 |
| 型号： SN74LS259BN 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS SN74LS259BN 芯片, 八地址锁存器 | SN74LS259BNE4和SN74LS259BN的区别 |
