SN74LVTH273PWG4
TI
德州仪器
主动器件
SN74LVTH273PWG4中文资料参数规格
技术参数
频率 150 MHz
电源电压DC 2.70V ~ 3.60V
输出接口数 8
输出电流 64.0 mA
时钟频率 150 MHz
位数 8
电压波节 3.30 V, 2.70 V
输入电容 4 pF
输出电流驱动 -500 µA
输入数 8
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2.7V ~ 3.6V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
封装 TSSOP-20
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LVTH273PWG4引脚图与封装图

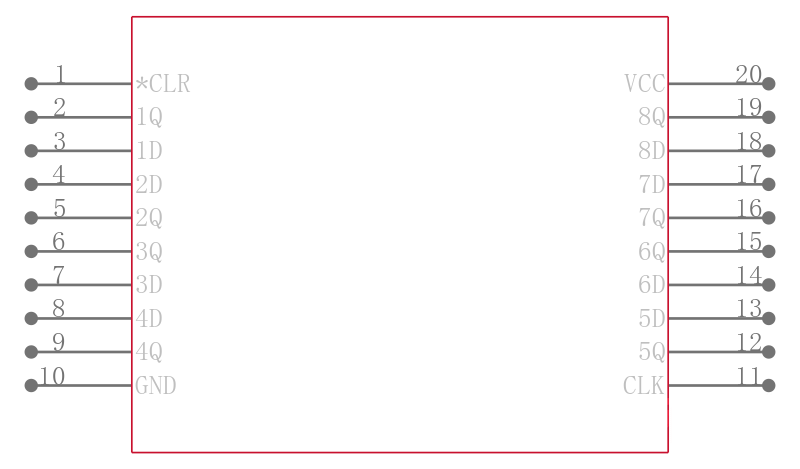

SN74LVTH273PWG4引脚图
SN74LVTH273PWG4封装图
SN74LVTH273PWG4封装焊盘图
在线购买SN74LVTH273PWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVTH273PWG4 | TI 德州仪器 | Flip Flop D-Type Bus Interface Pos-Edge 1Element 20Pin TSSOP Tube | 搜索库存 |
替代型号SN74LVTH273PWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVTH273PWG4 品牌： TI 德州仪器 封装： 20-TSSOP 8Bit 2.7V to 3.6V 20Pin | 当前型号 | Flip Flop D-Type Bus Interface Pos-Edge 1Element 20Pin TSSOP Tube | 当前型号 |
| 型号： SN74LVTH273PW 品牌： 德州仪器 封装： TSSOP-20 8Bit 2.7V to 3.6V 20Pin | 类似代替 | 74LVTH 系列，Texas Instruments高级低电压 BiCMOS 逻辑 工作电压：2.7 至 3.6 输入的总线保持功能无需较大的上拉电阻。 兼容性：输入 LVTTL/TTL，输出 LVTTL ### 74LVTH 系列 | SN74LVTH273PWG4和SN74LVTH273PW的区别 |
| 型号： SN74LVTH273PWR 品牌： 德州仪器 封装： TSSOP-20 8Bit 2.7V to 3.6V 20Pin | 类似代替 | 3.3 -V ABT八路D型触发器与Clear 3.3-V ABT OCTAL D-TYPE FLIP-FLOPS WITH CLEAR | SN74LVTH273PWG4和SN74LVTH273PWR的区别 |
| 型号： 74LVTH273MTC 品牌： 飞兆/仙童 封装： TSSOP 8Bit 3.3V 20Pin | 功能相似 | 低电压八路D型触发器与Clear Low Voltage Octal D-Type Flip-Flop with Clear | SN74LVTH273PWG4和74LVTH273MTC的区别 |
