SN74LVTH373PWG4

SN74LVTH373PWG4

TI 德州仪器 主动器件

3.3 -V ABT八路透明D类锁存器具有三态输出 3.3-V ABT OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS

description/ordering information

These octal latches are designed specifically for low-voltage 3.3-V VCC operation, but with the capability to provide a TTL interface to a 5-V system environment.

• Support Mixed-Mode Signal Operation

   5-V Input and Output Voltages With 3.3-V VCC

• Typical VOLP Output Ground Bounce

   <0.8 V at VCC = 3.3 V, TA = 25°C

• Support Unregulated Battery Operation Down to 2.7 V

• Ioff and Power-Up 3-State Support Hot Insertion

• Bus Hold on Data Inputs Eliminates the Need for External Pullup/Pulldown Resistors

• Latch-Up Performance Exceeds 500 mA Per JESD 17

• ESD Protection Exceeds JESD 22

   − 2000-V Human-Body Model A114-A

   − 200-V Machine Model A115-A

SN74LVTH373PWG4中文资料参数规格
技术参数

电源电压DC 2.70V ~ 3.60V

输出接口数 8

输出电流 64.0 mA

位数 8

电压波节 3.30 V, 2.70 V

输出电流驱动 -500 µA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74LVTH373PWG4引脚图与封装图

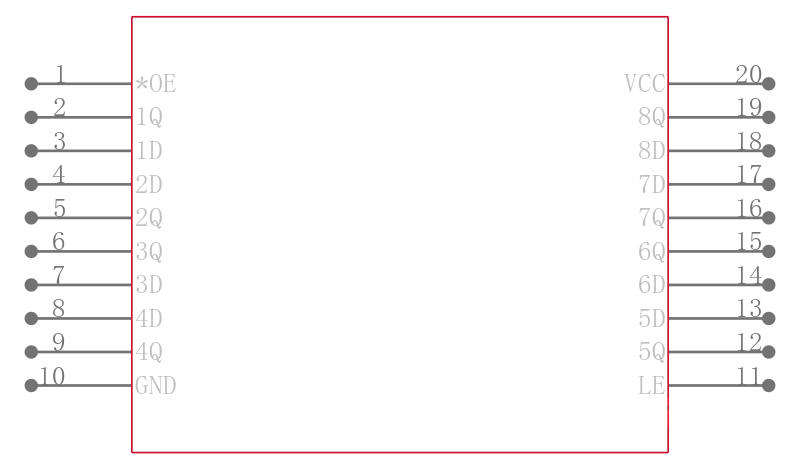

SN74LVTH373PWG4引脚图

SN74LVTH373PWG4引脚图

SN74LVTH373PWG4封装图

SN74LVTH373PWG4封装图

SN74LVTH373PWG4封装焊盘图

SN74LVTH373PWG4封装焊盘图
