SN74F574DWG4
TI
德州仪器
主动器件
SN74F574DWG4中文资料参数规格
技术参数
频率 100 MHz
电源电压DC 4.50V ~ 5.50V
输出接口数 8
输出电流 24.0 mA
电路数 8
时钟频率 100 MHz
位数 8
传送延迟时间 10.0 ns
电压波节 5.00 V
输出电流驱动 -125 µA
输入数 8
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74F574DWG4引脚图与封装图

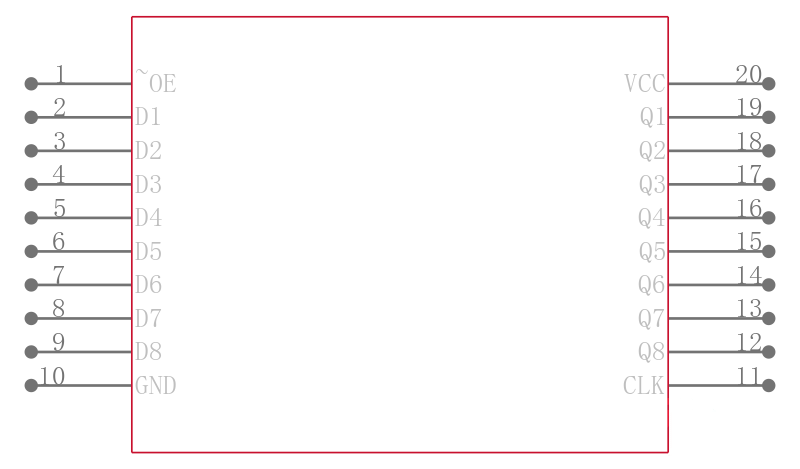

SN74F574DWG4引脚图
SN74F574DWG4封装图
SN74F574DWG4封装焊盘图
在线购买SN74F574DWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F574DWG4 | TI 德州仪器 | 触发器 Octal DTYPE Edge Triggered FlipFlop | 搜索库存 |
替代型号SN74F574DWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F574DWG4 品牌： TI 德州仪器 封装： 20-SOIC 8Bit 4.5V to 5.5V 20Pin | 当前型号 | 触发器 Octal DTYPE Edge Triggered FlipFlop | 当前型号 |
| 型号： SN74F574DWR 品牌： 德州仪器 封装： 20SOIC 8Bit 4.5V to 5.5V 20Pin | 完全替代 | 触发器 Octal Edge-Trig D-Ty F-F W/3-State Otpt | SN74F574DWG4和SN74F574DWR的区别 |
| 型号： SN74F574NSR 品牌： 德州仪器 封装： SOP-20 8Bit 4.5V to 5.5V 20Pin | 完全替代 | 具有三态输出的八路边沿触发式 D 型触发器 20-SO 0 to 70 | SN74F574DWG4和SN74F574NSR的区别 |
| 型号： SN74F574DW 品牌： 德州仪器 封装： 20SOIC 8Bit 4.5V to 5.5V 20Pin | 类似代替 | 74F 系列，Texas Instruments快速双极逻辑 工作电压：4.5 至 5.5 兼容性：输入 TTL、输出 TTL ### 74F 系列 | SN74F574DWG4和SN74F574DW的区别 |
