SRR1005-3R3M
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
SRR1005-3R3M中文资料参数规格
技术参数
额定电流 3.3 A
容差 20 %
电感 3.3 µH
自谐频率 75 MHz
Q值 25.0
电感公差 ±20 %
测试频率 7.96 MHz
电阻DC） 39 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.039 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 1005
外形尺寸
长度 12.7 mm
宽度 10.3 mm
高度 5.2 mm
封装 1005
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
SRR1005-3R3M引脚图与封装图
SRR1005-3R3M引脚图

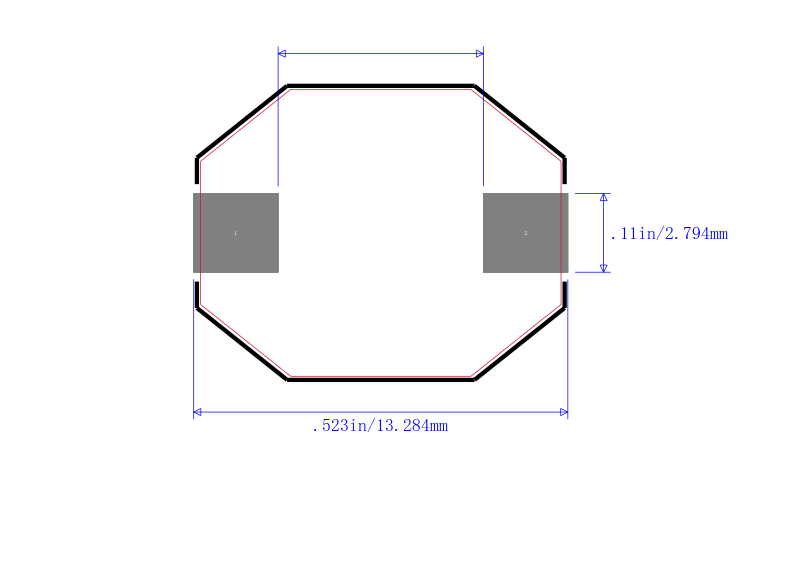

SRR1005-3R3M封装图

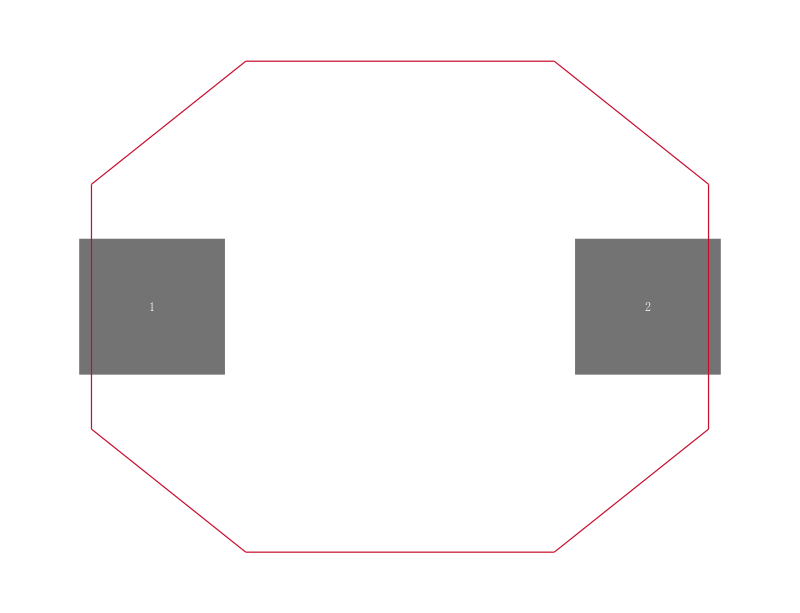

SRR1005-3R3M封装焊盘图
