SN74HC11NE4
TI
德州仪器
主动器件
SN74HC11NE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
电路数 3
位数 3
传送延迟时间 125 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74HC11NE4引脚图与封装图

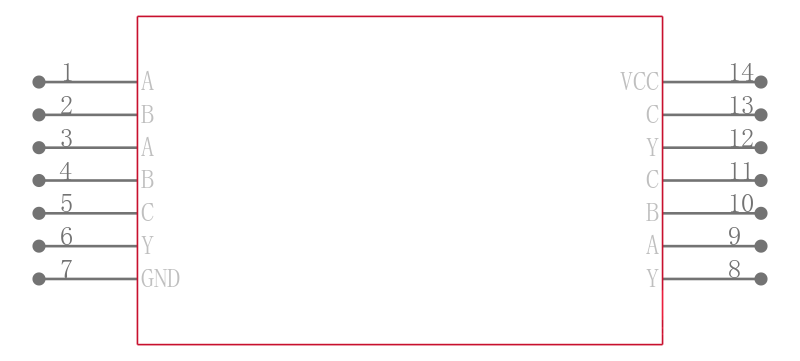

SN74HC11NE4引脚图
SN74HC11NE4封装图
SN74HC11NE4封装焊盘图
在线购买SN74HC11NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC11NE4 | TI 德州仪器 | 74HC 系列逻辑门，Texas Instruments Texas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。 ### 74HC 系列 | 搜索库存 |
替代型号SN74HC11NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC11NE4 品牌： TI 德州仪器 封装： 14-DIP 2V to 6V 14Pin | 当前型号 | 74HC 系列逻辑门，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列 | 当前型号 |
| 型号： SN74HC11N 品牌： 德州仪器 封装： DIP 2V to 6V 14Pin | 类似代替 | TEXAS INSTRUMENTS SN74HC11N.. 逻辑芯片, 三3输入与门 | SN74HC11NE4和SN74HC11N的区别 |
| 型号： SN74HC11DR 品牌： 德州仪器 封装： SOIC 2V to 6V 14Pin | 类似代替 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74HC11NE4和SN74HC11DR的区别 |
| 型号： 74HC11N,652 品牌： 恩智浦 封装： 14-DIP 2V 14Pin | 功能相似 | AND Gate 3Element 3IN CMOS 14Pin PDIP Bulk | SN74HC11NE4和74HC11N,652的区别 |
