SDR0503-560KL

Bourns J.W. Miller 伯恩斯被动器件

BOURNS SDR0503-560KL 表面贴装功率电感器, SDR0503系列, 56 µH, ± 10%, 非屏蔽, 0.71 ohm, 500 mA

56 µH 无屏蔽绕线器 500 mA 710 毫欧最大非标准

得捷:
FIXED IND 56UH 500MA 710MOHM SMD

e络盟:
功率电感SMD, 56 µH, 500 mA, 非屏蔽, 700 mA, SDR0503系列, 5mm x 4.8mm x 3mm

艾睿:
Inductor Power Wirewound 56uH 10% 1KHz 20Q-Factor Ferrite 500mA 710mOhm DCR T/R

安富利:
Ind Power Wirewound 56uH 10% 1KHz 20Q-Factor Ferrite 500mA T/R

Electro Sonic:
Inductor Power Wirewound 56uH 10% 1KHz 20Q-Factor Ferrite 500mA 710mOhm DCR Automotive T/R

SDR0503-560KL中文资料参数规格

技术参数

额定电流 500 mA

电感 56 µH

自谐频率 13 MHz

Q值 20.0

电感公差 ±10 %

测试频率 1 kHz

电阻DC） 710 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.71 Ω

封装参数

封装 5mm x 4.8mm x 3mm

外形尺寸

高度 3.3 mm

封装 5mm x 4.8mm x 3mm

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

SDR0503-560KL引脚图与封装图

SDR0503-560KL引脚图

SDR0503-560KL封装图

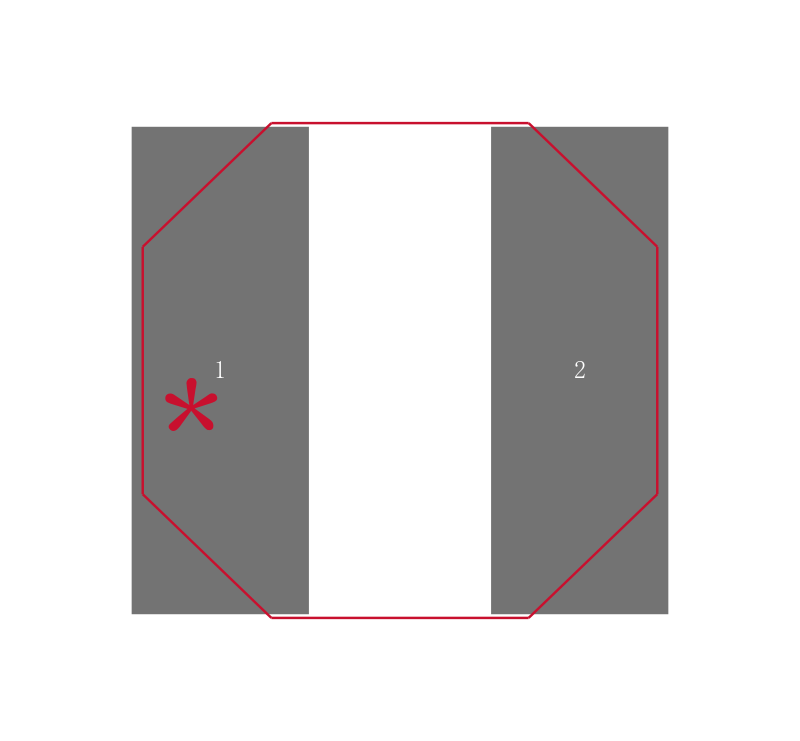

SDR0503-560KL封装焊盘图
