SML-521MUWT86

SML-521MUWT86

数据手册.pdf
ROHM Semiconductor 罗姆半导体 光源与发射器

SML-521 系列 0605 绿色-红色 16/63 mcd 漫射式 2.2/1.9 V LED 表面贴装

ROHM 芯片 SML-52 系列 LED

SML-52 系列 LED 是 0605 封装芯片 LED。 采用矩形、平顶封装，SML-52 系列是表面安装双色 LED。

封装尺寸：1.5 x 1.3 x 0.6mm


得捷:
LED GREEN/RED DIFFUSED 1315 SMD


欧时:
ROHM SML-52 系列 红色/黄色/绿色 LED SML-521MUWT86, 4 引脚 1513 0605 贴装


贸泽:
标准LED-SMD RECOMMENDED ALT 755-SML-522MU8WT86


艾睿:
LED Bi-Color Red/Yellow Green 630nm/570nm 4-Pin Chip 06051611Metric T/R


安富利:
LED Bi-Color Red/Yellow Green 630nm/570nm 4-Pin Chip LED T/R


Chip1Stop:
LED Bi-Color Red/Yellow Green 630nm/570nm 4-Pin Chip 06051611Metric T/R


Verical:
LED Bi-Color Red/Yellowish Green 630nm/570nm 4-Pin Chip 06051611Metric T/R


Win Source:
Green, Red LED Indication - Discrete 2.2V Green, 1.9V Red 0605 1613 Metric


SML-521MUWT86中文资料参数规格
技术参数

工作电压 2.2V, 1.9V

针脚数 4

正向电压 2.20 V

波长 572nm, 620nm

发光强度 16.0 mcd

视角 160°

透镜样式 Diffused

峰值波长 630nm, 570nm

耗散功率 50/70 mW

测试电流 20 mA

工作温度Max 85 ℃

工作温度Min -30 ℃

封装参数

安装方式 Surface Mount

引脚数 4

封装 0605

外形尺寸

长度 1.6 mm

宽度 0.55 mm

高度 0.70 mm

封装 0605

物理参数

颜色 Green, Red

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Not For New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SML-521MUWT86引脚图与封装图

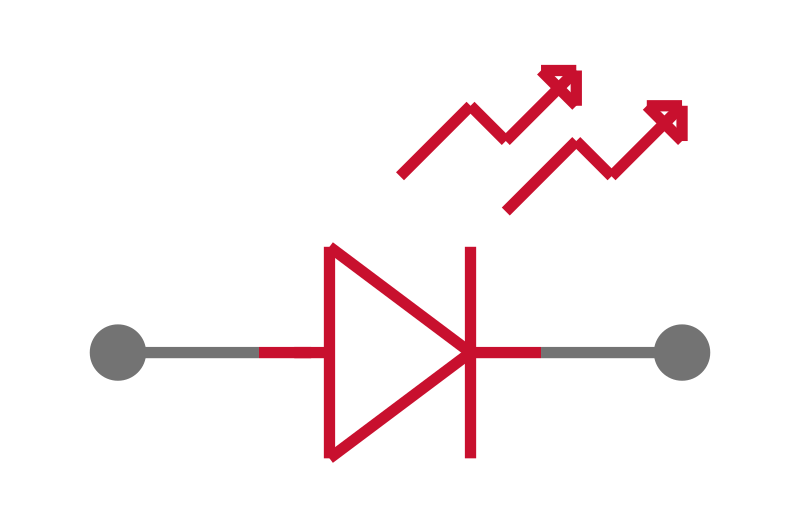

SML-521MUWT86引脚图

SML-521MUWT86引脚图

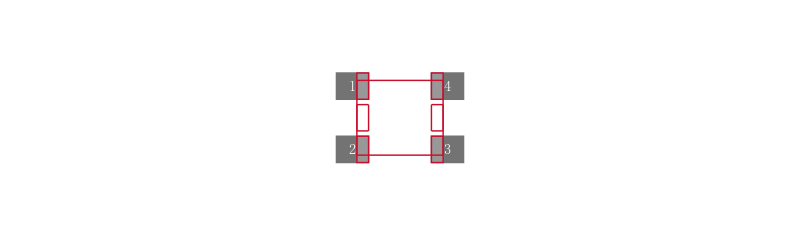

SML-521MUWT86封装图

SML-521MUWT86封装图

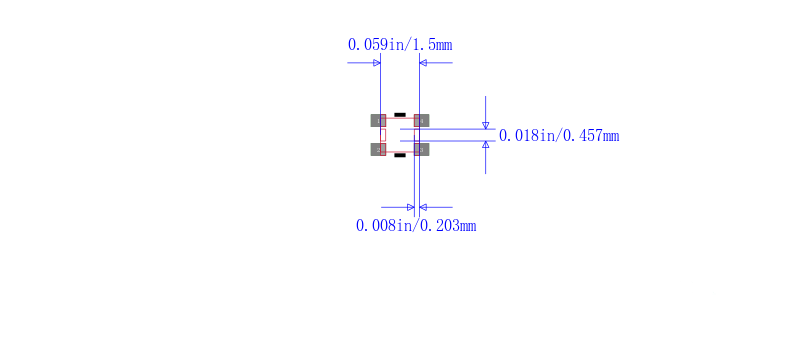

SML-521MUWT86封装焊盘图

SML-521MUWT86封装焊盘图
