SN74CBTD3384CDWRE4
TI(德州仪器)
电子元器件分类
SN74CBTD3384CDWRE4中文资料参数规格
技术参数
输出电流 64.0 mA
位数 10
传送延迟时间 150 ps
带宽 20.0 MHz
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 4.5V ~ 5.5V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15.4 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-24
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74CBTD3384CDWRE4引脚图与封装图

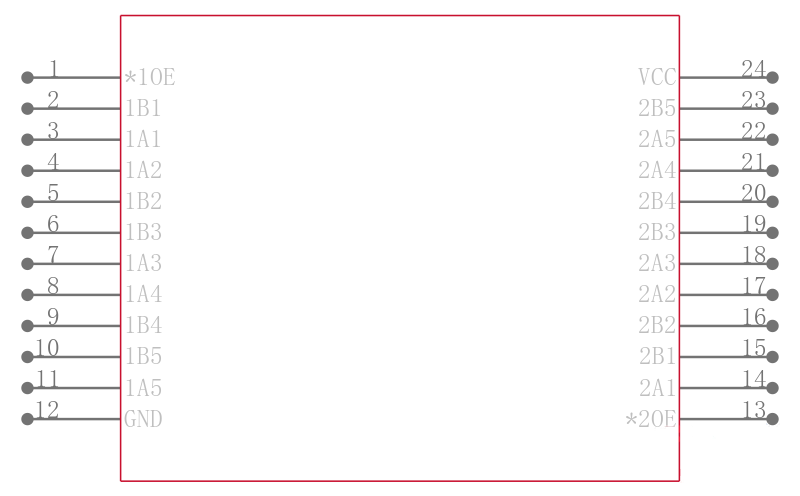

SN74CBTD3384CDWRE4引脚图

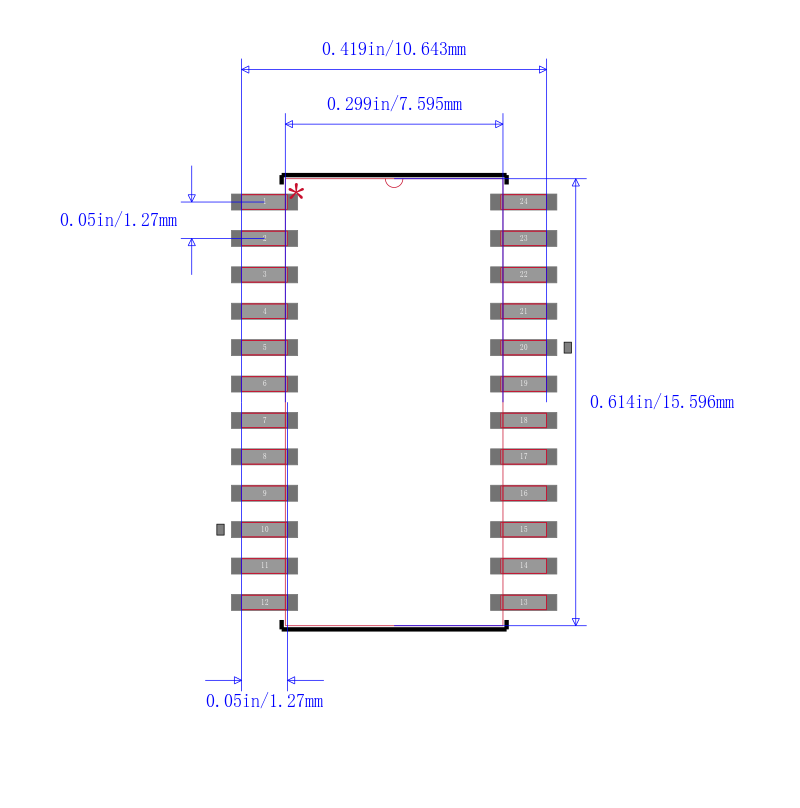

SN74CBTD3384CDWRE4封装图
SN74CBTD3384CDWRE4封装焊盘图
在线购买SN74CBTD3384CDWRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74CBTD3384CDWRE4 | TI 德州仪器 | 与电平转换5 -V BUS开关10位FET总线开关-2 -V冲保护 10-BIT FET BUS SWITCH WITH LEVEL SHIFTING 5-V BUS SWITCH WITH -2-V UNDERSHOOT PROTECTION | 搜索库存 |
替代型号SN74CBTD3384CDWRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74CBTD3384CDWRE4 品牌： TI 德州仪器 封装： SOIC 10Bit 24Pin | 当前型号 | 与电平转换5 -V BUS开关10位FET总线开关-2 -V冲保护 10-BIT FET BUS SWITCH WITH LEVEL SHIFTING 5-V BUS SWITCH WITH -2-V UNDERSHOOT PROTECTION | 当前型号 |
| 型号： SN74CBTD3384CDWR 品牌： 德州仪器 封装： SOIC 10Bit 4.5V 24Pin | 完全替代 | 与电平转换5 -V BUS开关10位FET总线开关-2 -V冲保护 10-BIT FET BUS SWITCH WITH LEVEL SHIFTING 5-V BUS SWITCH WITH -2-V UNDERSHOOT PROTECTION | SN74CBTD3384CDWRE4和SN74CBTD3384CDWR的区别 |
| 型号： SN74CBTD3384CDW 品牌： 德州仪器 封装： SOIC 10Bit 4.5V 24Pin | 类似代替 | TEXAS INSTRUMENTS SN74CBTD3384CDW 逻辑芯片, 总线开关, FET, 10位, 24SOIC | SN74CBTD3384CDWRE4和SN74CBTD3384CDW的区别 |
| 型号： SN74CBTD3384CDWE4 品牌： 德州仪器 封装： SOP | 功能相似 | 与电平转换5 -V BUS开关10位FET总线开关-2 -V冲保护 10-BIT FET BUS SWITCH WITH LEVEL SHIFTING 5-V BUS SWITCH WITH -2-V UNDERSHOOT PROTECTION | SN74CBTD3384CDWRE4和SN74CBTD3384CDWE4的区别 |
