SN74LVC157APWE4

SN74LVC157APWE4

TI(德州仪器) 主动器件

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

Multiplexer 4 x 2:1 16-TSSOP


得捷:
IC MULTIPLEXER 4 X 2:1 16TSSOP


立创商城:
多路复用器 单电源 2V~3.6V


贸泽:
Encoders, Decoders, Multiplexers & Demultiplexers Quad 2-1-Line Data Slctr/Mltplxr


艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP Tube


安富利:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP Tube


Verical:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP Tube


Win Source:
IC MULTIPLEXER 4 X 2:1 16TSSOP / Multiplexer 4 x 2:1 16-TSSOP


SN74LVC157APWE4中文资料参数规格
技术参数

电源电压DC 1.65V ~ 3.60V

输出接口数 4

电路数 4

位数 4

传送延迟时间 8.10 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

耗散功率 0.5 W

带宽 100 MHz

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

电源电压 2V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74LVC157APWE4引脚图与封装图

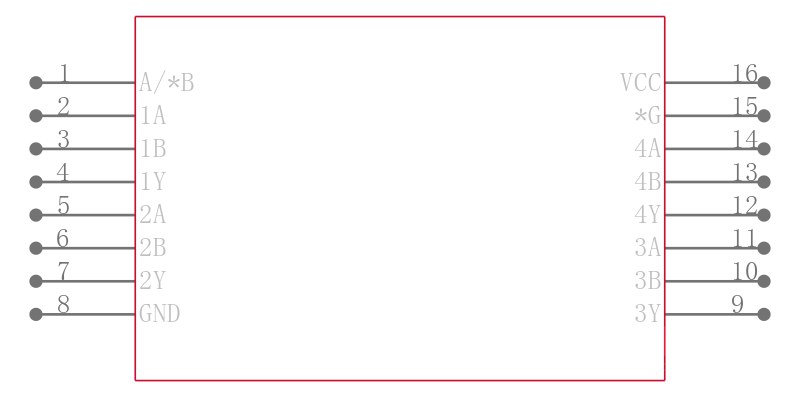

SN74LVC157APWE4引脚图

SN74LVC157APWE4引脚图

SN74LVC157APWE4封装图

SN74LVC157APWE4封装图

SN74LVC157APWE4封装焊盘图

SN74LVC157APWE4封装焊盘图

在线购买SN74LVC157APWE4
型号 制造商 描述 购买
SN74LVC157APWE4 TI 德州仪器 四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS 搜索库存
替代型号SN74LVC157APWE4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74LVC157APWE4

品牌： TI 德州仪器

封装： 16-TSSOP 2Bit 1.65V to 3.6V 16Pin

当前型号

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

当前型号

型号： SN74LVC157APWR

品牌： 德州仪器

封装： TSSOP 2Bit 1.65V to 3.6V 16Pin

类似代替

TEXAS INSTRUMENTS  SN74LVC157APWR  芯片, 数据选择器/复用器, 4通道, TSSOP-16

SN74LVC157APWE4和SN74LVC157APWR的区别

型号： SN74LVC157APWRG4

品牌： 德州仪器

封装： TSSOP 2Bit 1.65V to 3.6V 16Pin

类似代替

TEXAS INSTRUMENTS  SN74LVC157APWRG4  芯片, 逻辑电路 - 数据选择器/多路复用器

SN74LVC157APWE4和SN74LVC157APWRG4的区别

型号： SN74LVC157APWT

品牌： 德州仪器

封装： TSSOP 2Bit 1.65V to 3.6V 16Pin

类似代替

TEXAS INSTRUMENTS  SN74LVC157APWT  芯片, 数据选择器/复用器, 4通道, TSSOP-16

SN74LVC157APWE4和SN74LVC157APWT的区别
