SN74LVC157APWG4
TI(德州仪器)
电子元器件分类
SN74LVC157APWG4中文资料参数规格
技术参数
电源电压DC 1.65V ~ 3.60V
输出接口数 4
位数 4
传送延迟时间 8.10 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
耗散功率 0.5 W
带宽 100 MHz
输出电流驱动 -1.00 mA
输入数 8
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 500 mW
电源电压 2V ~ 3.6V
封装参数
安装方式 Surface Mount
引脚数 16
封装 TSSOP-16
外形尺寸
封装 TSSOP-16
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SN74LVC157APWG4引脚图与封装图

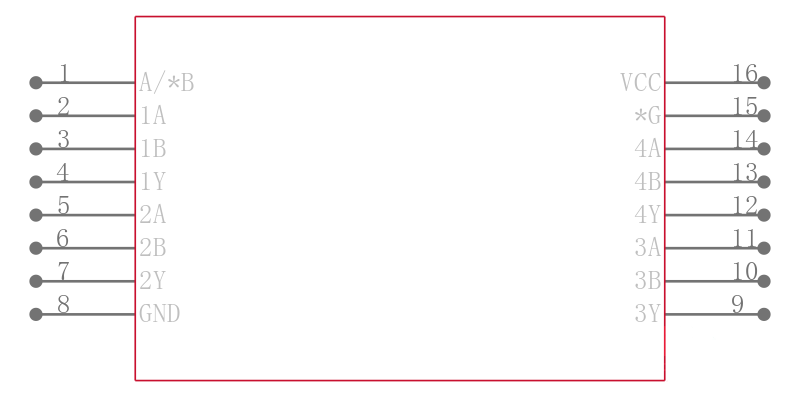

SN74LVC157APWG4引脚图
SN74LVC157APWG4封装图
SN74LVC157APWG4封装焊盘图
在线购买SN74LVC157APWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC157APWG4 | TI 德州仪器 | 四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | 搜索库存 |
替代型号SN74LVC157APWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC157APWG4 品牌： TI 德州仪器 封装： 16-TSSOP 2Bit 1.65V to 3.6V 16Pin | 当前型号 | 四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS | 当前型号 |
| 型号： SN74LVC157APWR 品牌： 德州仪器 封装： TSSOP 2Bit 1.65V to 3.6V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC157APWR 芯片, 数据选择器/复用器, 4通道, TSSOP-16 | SN74LVC157APWG4和SN74LVC157APWR的区别 |
| 型号： SN74LVC157APWRG4 品牌： 德州仪器 封装： TSSOP 2Bit 1.65V to 3.6V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC157APWRG4 芯片, 逻辑电路 - 数据选择器/多路复用器 | SN74LVC157APWG4和SN74LVC157APWRG4的区别 |
| 型号： SN74LVC157APWT 品牌： 德州仪器 封装： TSSOP 2Bit 1.65V to 3.6V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC157APWT 芯片, 数据选择器/复用器, 4通道, TSSOP-16 | SN74LVC157APWG4和SN74LVC157APWT的区别 |
