SN65C3221EDB

SN65C3221EDB

TI(德州仪器) 电子元器件分类

3 V至5.5 V单路RS - 232 1 - Mbit / s的线路驱动器/接收器【 15千伏IEC ESD保护 3-V TO 5.5-V SINGLE-CHANNEL RS-232 1-Mbit/s LINE DRIVER/RECEIVER WITH 【15-kV IEC ESD PROTECTION

完全版 收发器 1/1 RS232 16-SSOP


立创商城:
SN65C3221EDB


德州仪器TI:
3- to 5.5-V single channel 1Mbps RS-232 line driver/receiver with +/-15-kV IEC-ESD protection


得捷:
IC TRANSCEIVER FULL 1/1 16SSOP


贸泽:
RS-232 Interface IC RS-232 1 Mbit/s Line Driver/Receiver


艾睿:
Single Transmitter/Receiver RS-232 16-Pin SSOP Tube


安富利:
* ESD Protection for RS-232 Pins * ±15-kV Human-Body Model HBM * ±8-kV IEC 61000-4-2 Contact Discharge * ±15-kV IEC 61000-4-2 Air-Gap Discharge* Operate With 3-V to 5.5-V VCC Supply* Operate up to 1 Mbit/s* Low Standby Current . . . 1 µA Typ* External Capacitors . . . 4 × 0.1 µF* Accepts 5-V Logic Input With 3.3-V Supply* RS-232 Bus-Pin ESD Protection Exceeds ±15 kV Using Human-Body Model HBM* Auto-Powerdown Feature Automatically Disables Drivers for Power Savings* APPLICATIONS * Battery-Powered, Hand-Held, and Portable Equipment * PDAs and Palmtop PCs * Notebooks, Sub-Notebooks, and Laptops * Digital Cameras * Mobile Phones and Wireless Devices


Chip1Stop:
Single Transmitter/Receiver RS-232 16-Pin SSOP Tube


Verical:
Single Transmitter/Receiver RS-232 16-Pin SSOP Tube


DeviceMart:
IC RS232 LINE DVR/RCVR 16-SSOP


SN65C3221EDB中文资料参数规格
技术参数

电源电压DC 3.30 V, 5.00 V

供电电流 1 mA

数据速率 1.00 Mbps

驱动器/包 1

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

长度 6.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN65C3221EDB引脚图与封装图

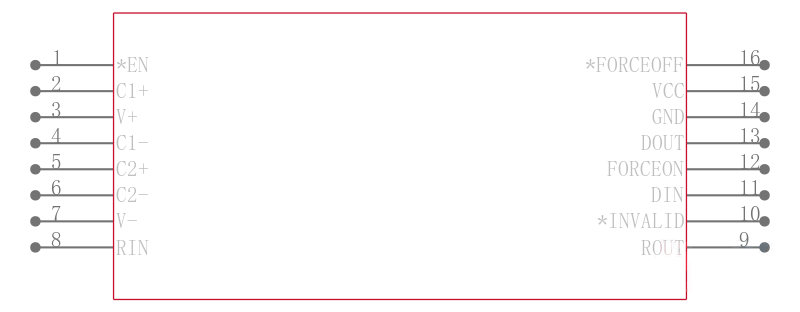

SN65C3221EDB引脚图

SN65C3221EDB引脚图

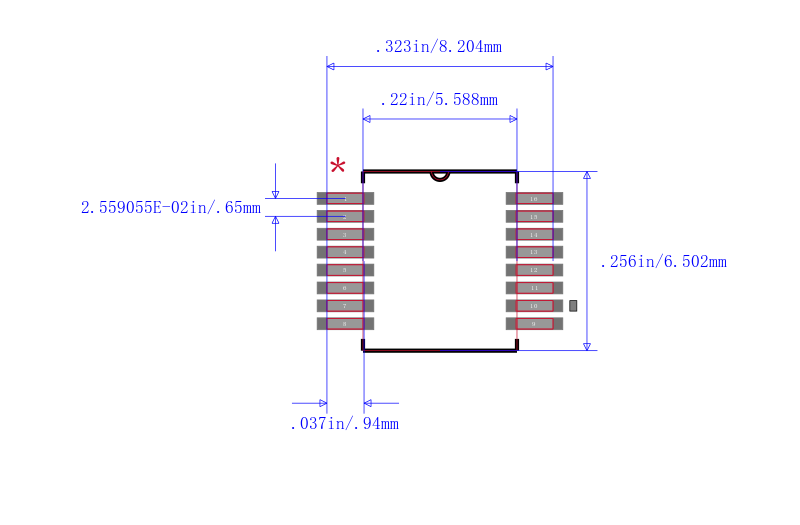

SN65C3221EDB封装图

SN65C3221EDB封装图

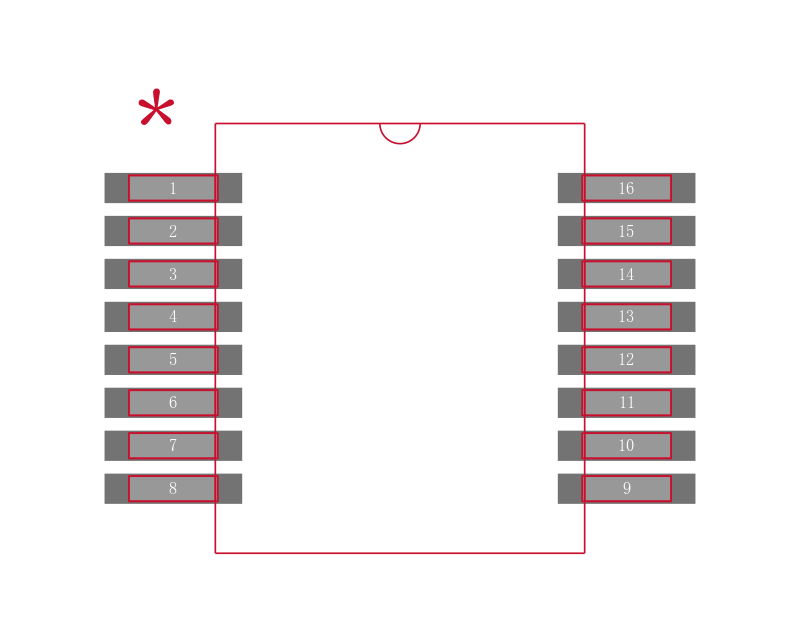

SN65C3221EDB封装焊盘图

SN65C3221EDB封装焊盘图

在线购买SN65C3221EDB
型号 制造商 描述 购买
SN65C3221EDB TI 德州仪器 3 V至5.5 V单路RS - 232 1 - Mbit / s的线路驱动器/接收器【 15千伏IEC ESD保护 3-V TO 5.5-V SINGLE-CHANNEL RS-232 1-Mbit/s LINE DRIVER/RECEIVER WITH 【15-kV IEC ESD PROTECTION 搜索库存
替代型号SN65C3221EDB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN65C3221EDB

品牌: TI 德州仪器

封装: SSOP 16Pin 3.3V 1Mbps

当前型号

3 V至5.5 V单路RS - 232 1 - Mbit / s的线路驱动器/接收器【 15千伏IEC ESD保护 3-V TO 5.5-V SINGLE-CHANNEL RS-232 1-Mbit/s LINE DRIVER/RECEIVER WITH 【15-kV IEC ESD PROTECTION

当前型号

型号: SN65C3221EDBRG4

品牌: 德州仪器

封装: SSOP 16Pin 3.3V 1Mbps

完全替代

3V To 5.5V Single Channel RS-232 1Mbit/s Line Driver/Receiver 16-SSOP -40℃ to 85℃

SN65C3221EDB和SN65C3221EDBRG4的区别

型号: SN65C3221EDBR

品牌: 德州仪器

封装: SSOP 16Pin 3.3V 1Mbps

类似代替

3 V至5.5 V单路RS - 232 1 - Mbit / s的线路驱动器/接收器【 15千伏IEC ESD保护 3-V TO 5.5-V SINGLE-CHANNEL RS-232 1-Mbit/s LINE DRIVER/RECEIVER WITH 【15-kV IEC ESD PROTECTION

SN65C3221EDB和SN65C3221EDBR的区别

型号: MAX3221EEAE

品牌: 美信

封装: SSOP 16Pin 3V 235kbps

功能相似

± 15kV ESD保护, 1μA , 3.0V至5.5V , 250kbps的, RS - 232收发器,具有自动关机 【15kV ESD-Protected, 1レA, 3.0V to 5.5V, 250kbps, RS-232 Transceivers with AutoShutdown

SN65C3221EDB和MAX3221EEAE的区别
