STTH802CB中文资料参数规格
技术参数
额定电压DC 200 V
额定电流 8.00 A
正向电压 1.1V @4A
反向恢复时间 20 ns
正向电流 8 A
正向电流Max 8 A
工作温度Max 175 ℃
工作温度Min 65 ℃
工作结温 175℃ Max
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
外形尺寸
长度 6.6 mm
宽度 6.2 mm
高度 2.4 mm
封装 TO-252-3
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
STTH802CB引脚图与封装图

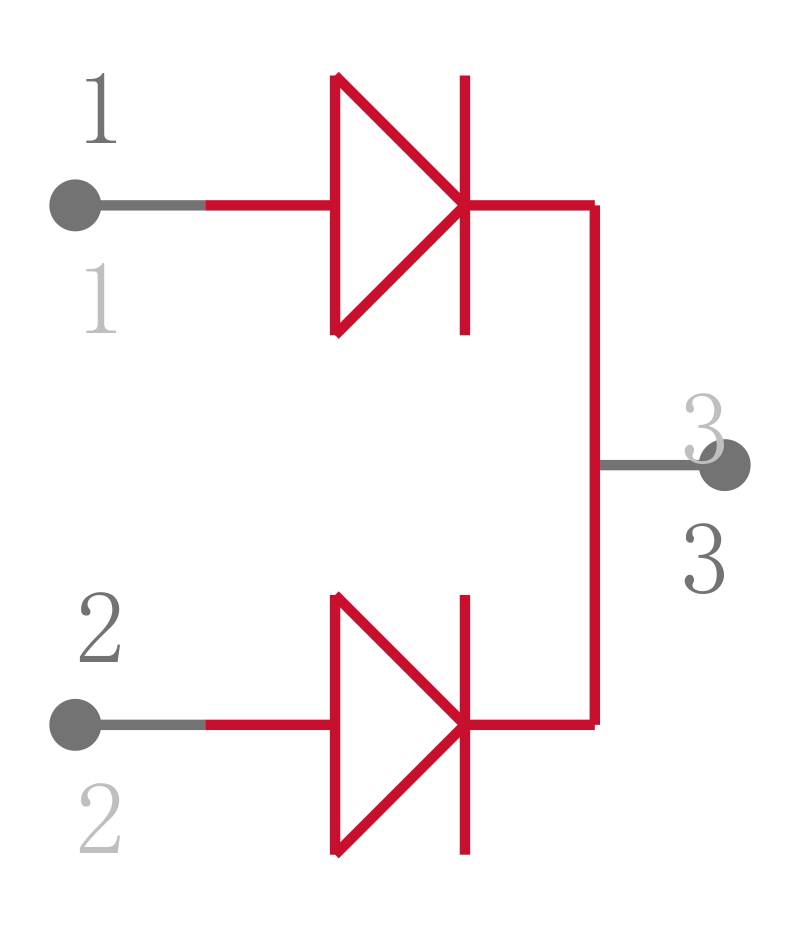

STTH802CB引脚图

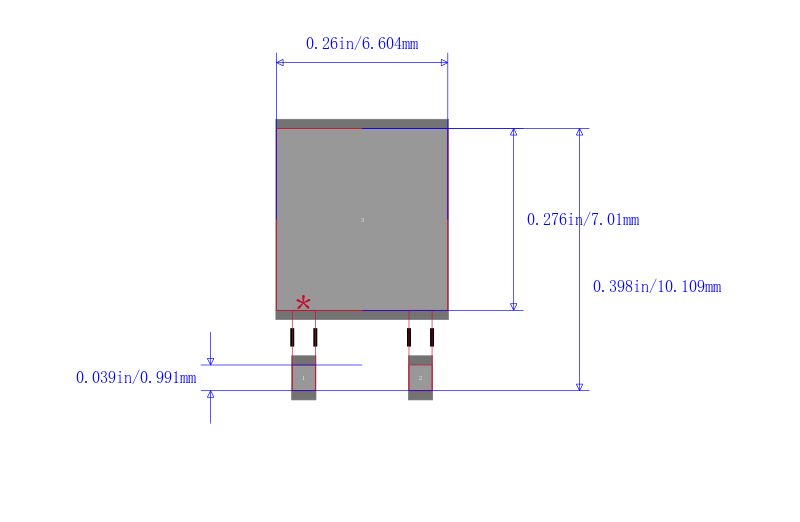

STTH802CB封装图

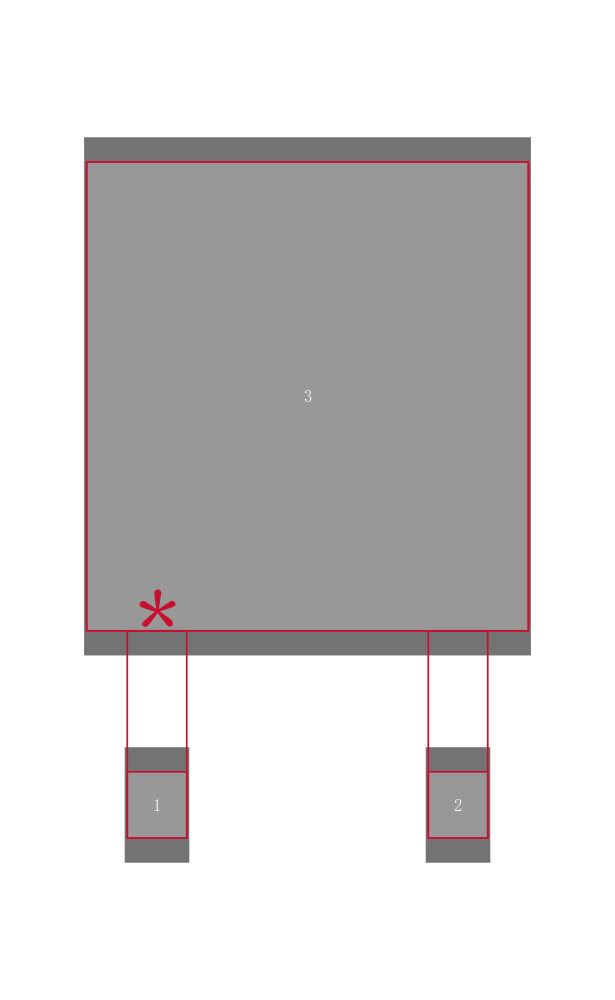

STTH802CB封装焊盘图
在线购买STTH802CB
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| STTH802CB | ST Microelectronics 意法半导体 | 高效率超快二极管 HIGH EFFICIENCY ULTRAFAST DIODE | 搜索库存 |
替代型号STTH802CB
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： STTH802CB 品牌： ST Microelectronics 意法半导体 封装： TO-252 200V 8A | 当前型号 | 高效率超快二极管 HIGH EFFICIENCY ULTRAFAST DIODE | 当前型号 |
| 型号： STTH802CB-TR 品牌： 意法半导体 封装： TO-252 200V 8A 3Pin | 类似代替 | STMICROELECTRONICS STTH802CB-TR 快速/超快二极管, 单, 200 V, 2 A, 950 mV, 20 ns, 50 A | STTH802CB和STTH802CB-TR的区别 |
