STPS10L60CFP

STPS10L60CFP

数据手册.pdf

STMICROELECTRONICS  STPS10L60CFP  肖特基整流器, 双共阴极, 60 V, 5 A, TO-220FP, 3 引脚, 610 mV

肖特基势垒，10A 至 16A，STMicroelectronics


欧时:
STMicroelectronics 二极管 STPS10L60CFP 肖特基, Io=10A, Vrev=60V, 3引脚 TO-220ABFP封装


得捷:
DIODE ARRAY SCHOTTKY 60V TO220FP


立创商城:
60V 5A 670mV@10A


贸泽:
Schottky Diodes & Rectifiers 2X5 Amp 60 Volt


艾睿:
Rectifier Diode Schottky 60V 10A 3-Pin3+Tab TO-220FPAB Tube


安富利:
Diode Schottky 60V 10A 3-Pin3+Tab TO-220FPAB Tube


Chip1Stop:
Diode Schottky 60V 10A 3-Pin3+Tab TO-220FPAB Tube


Newark:
# STMICROELECTRONICS  STPS10L60CFP  Schottky Rectifier, 60 V, 5 A, Dual Common Cathode, TO-220FP, 3 Pins, 610 mV


儒卓力:
**S-Diode 60V 10A 0.52V TO220FP **


Win Source:
DIODE ARRAY SCHOTTKY 60V TO220FP


STPS10L60CFP中文资料参数规格
技术参数

针脚数 3

正向电压 610 mV

正向电流 5 A

最大正向浪涌电流（Ifsm） 180 A

正向电压Max 610 mV

正向电流Max 10 A

工作温度Max 150 ℃

工作温度Min -65 ℃

工作结温 150℃ Max

工作结温Max 150 ℃

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.3 mm

封装 TO-220-3

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

STPS10L60CFP引脚图与封装图

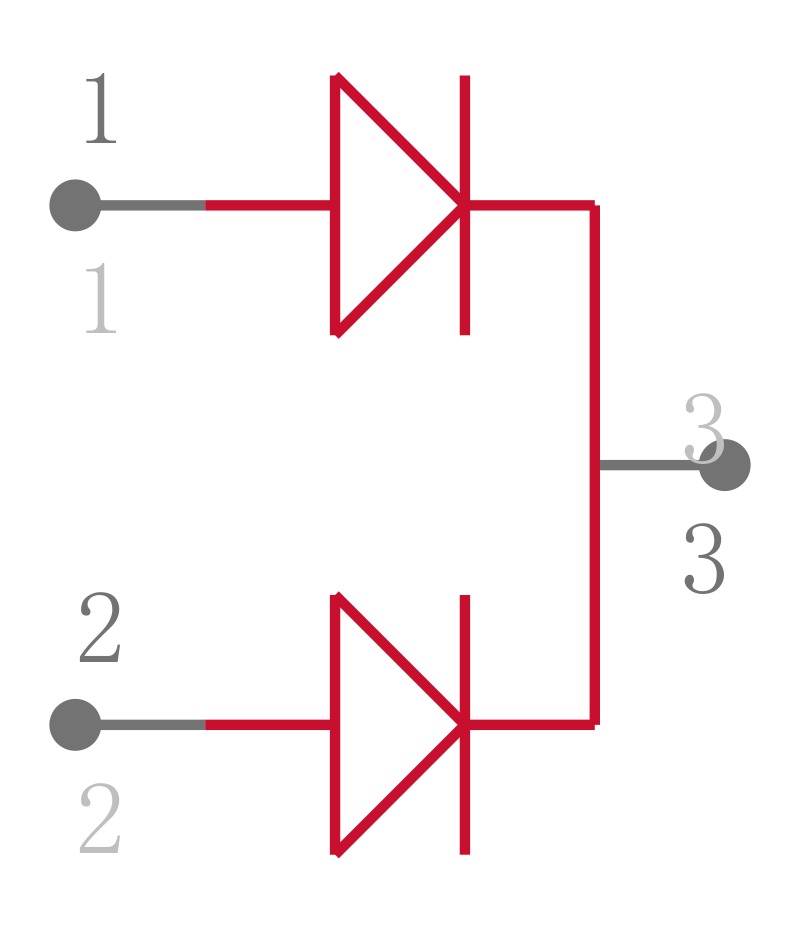

STPS10L60CFP引脚图

STPS10L60CFP引脚图

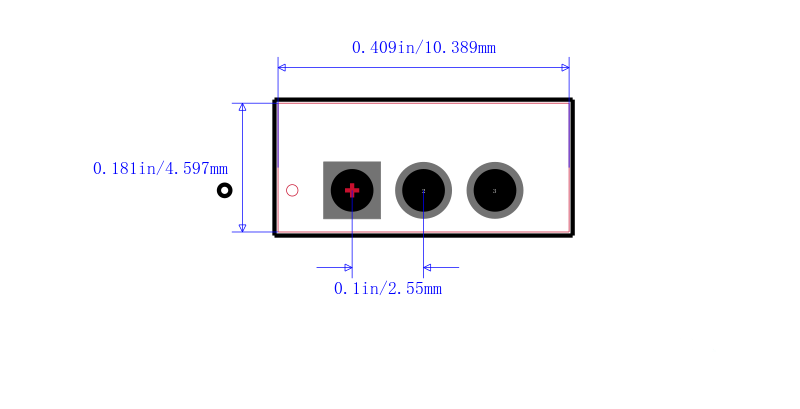

STPS10L60CFP封装图

STPS10L60CFP封装图

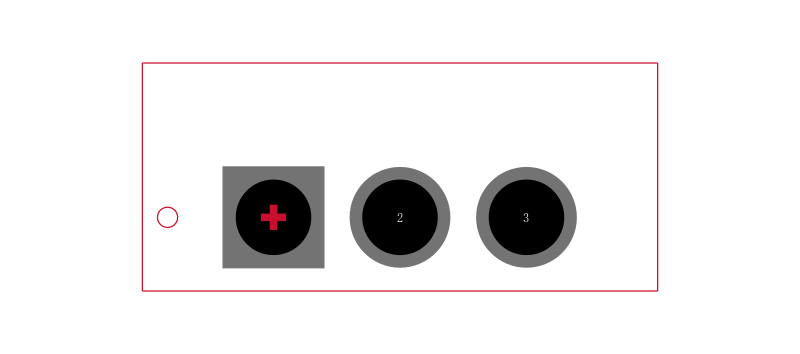

STPS10L60CFP封装焊盘图

STPS10L60CFP封装焊盘图

在线购买STPS10L60CFP
型号 制造商 描述 购买
STPS10L60CFP ST Microelectronics 意法半导体 STMICROELECTRONICS  STPS10L60CFP  肖特基整流器, 双共阴极, 60 V, 5 A, TO-220FP, 3 引脚, 610 mV 搜索库存
替代型号STPS10L60CFP
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： STPS10L60CFP

品牌： ST Microelectronics 意法半导体

封装： TO-220-3 610mV

当前型号

STMICROELECTRONICS  STPS10L60CFP  肖特基整流器, 双共阴极, 60 V, 5 A, TO-220FP, 3 引脚, 610 mV

当前型号

型号： MBRF2060CTG

品牌： 安森美

封装： TO-220 60V 20A

功能相似

10A 至 25A，ON Semiconductor### 标准Products with NSV- or SBR-prefixed Manufacturer Part Nos are AEC-Q101 automotive qualified.### 二极管和整流器，ON Semiconductor

STPS10L60CFP和MBRF2060CTG的区别
