SN74ACT1284PWR

TI(德州仪器) 主动器件

具有三态输出的7位总线接口 7-BIT BUS INTERFACES WITH 3-STATE OUTPUTS

IEEE STD 1284 转换收发器 IC 20-TSSOP

得捷:
IC 7-BIT BUS INTERFACE 20-TSSOP

立创商城:
SN74ACT1284PWR

德州仪器TI:
7-Bit Bus Interfaces With 3-State Outputs

艾睿:
IEEE 1284 Transceiver 7TX 4RX 20-Pin TSSOP T/R

Chip1Stop:
IEEE 1284 Transceiver 7TX 4RX 20-Pin TSSOP T/R

DeviceMart:
IC 7-BIT BUS INTERFACE 20-TSSOP

SN74ACT1284PWR中文资料参数规格

技术参数

电源电压DC 5.50 V, 5.50 V max

输出电流 14.0 mA

位数 7

电压波节 5.00 V

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74ACT1284PWR引脚图与封装图

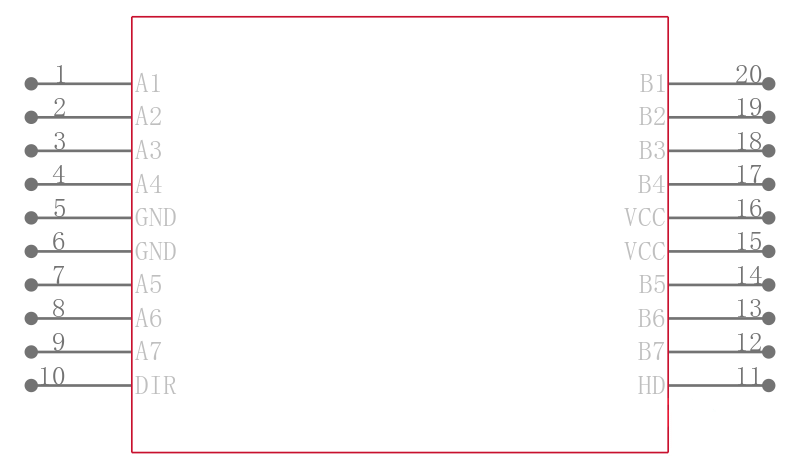

SN74ACT1284PWR引脚图

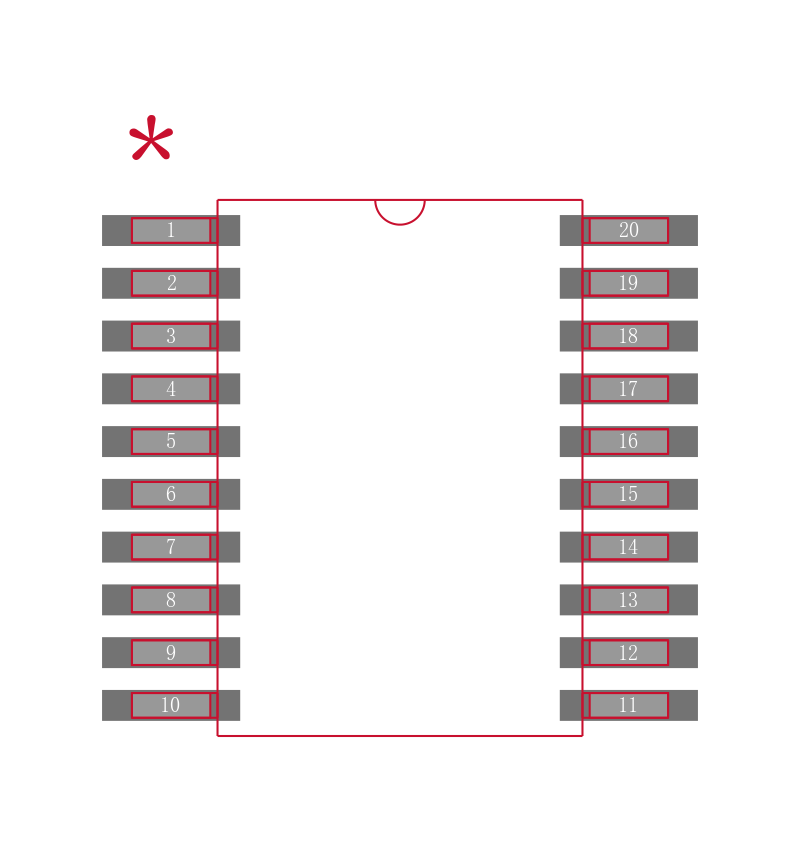

SN74ACT1284PWR封装图

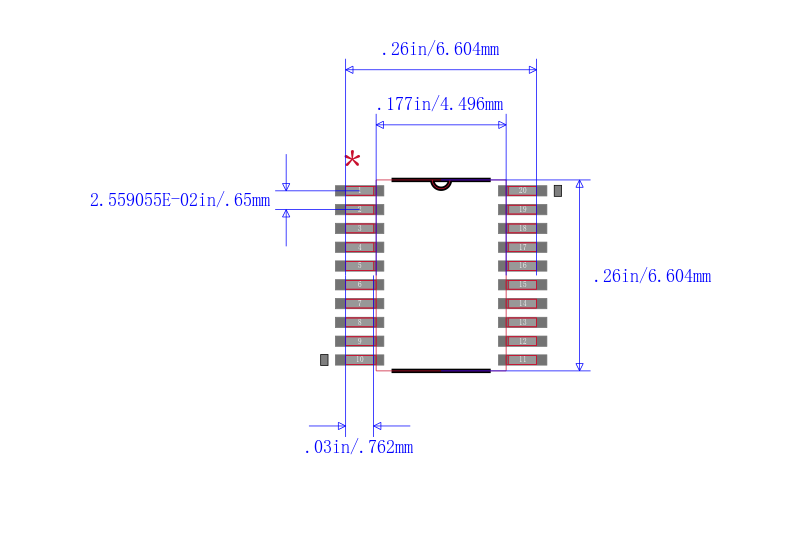

SN74ACT1284PWR封装焊盘图

在线购买SN74ACT1284PWR

型号	制造商	描述	购买
SN74ACT1284PWR	TI 德州仪器	具有三态输出的7位总线接口 7-BIT BUS INTERFACES WITH 3-STATE OUTPUTS	搜索库存

替代型号SN74ACT1284PWR

型号/品牌/封装	代替类型	描述	替代型号对比
型号： SN74ACT1284PWR 品牌： TI 德州仪器封装： TSSOP 5.5V 20Pin	当前型号	具有三态输出的7位总线接口 7-BIT BUS INTERFACES WITH 3-STATE OUTPUTS	当前型号
型号： SN74ACT1284DW 品牌：德州仪器封装： SOIC-20 5.5V 20Pin	完全替代	具有三态输出的7位总线接口 7-BIT BUS INTERFACES WITH 3-STATE OUTPUTS	SN74ACT1284PWR和SN74ACT1284DW的区别
型号： SN74ACT1284DBR 品牌：德州仪器封装： SSOP 5.5V 20Pin	完全替代	具有三态输出的7位总线接口 7-BIT BUS INTERFACES WITH 3-STATE OUTPUTS	SN74ACT1284PWR和SN74ACT1284DBR的区别
型号： SN74ACT1284DWR 品牌：德州仪器封装： 20SOIC 5.5V 20Pin	完全替代	具有三态输出的7位总线接口 7-BIT BUS INTERFACES WITH 3-STATE OUTPUTS	SN74ACT1284PWR和SN74ACT1284DWR的区别
