RC1005F203CS

RC1005F203CS

数据手册.pdf
Samsung(三星) 被动器件

0402 20kΩ ±1%

贴片 0402 20KΩ ±1% 1/16W


立创商城:
20kΩ ±1% 62.5mW


得捷:
RES SMD 20K OHM 1% 1/16W 0402


艾睿:
Use this RC1005F203CS fixed single surface-mount resistor from Samsung Electro-Mechanics to obtain a visually clean layout. This part has a power rating of 0.063 1/16 W. This product has a resistance value of 20K Ohm. Its temperature coefficient is ±100 ppm/°C. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. This device utilizes thick film technology. This product is 1 mm long, 0.35 mm tall and 0.5 mm deep. This part has an operating temperature of -55 to 155 °C. It has a tolerance of 1%.


Verical:
Res Thick Film 0402 20K Ohm 1% 0.063W1/16W ±100ppm/C Pad SMD T/R


RC1005F203CS中文资料参数规格
技术参数

额定电压DC 50.0 V

容差 ±1 %

额定功率 0.063 W

产品系列 RC

电阻 20 kΩ

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 1005

封装 0402

外形尺寸

长度 1 mm

宽度 0.5 mm

高度 0.35 mm

封装公制 1005

封装 0402

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±100 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 10000

符合标准

RoHS标准

含铅标准 Lead Free

RC1005F203CS引脚图与封装图

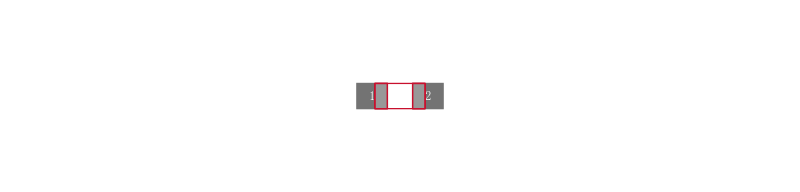

RC1005F203CS引脚图

RC1005F203CS引脚图

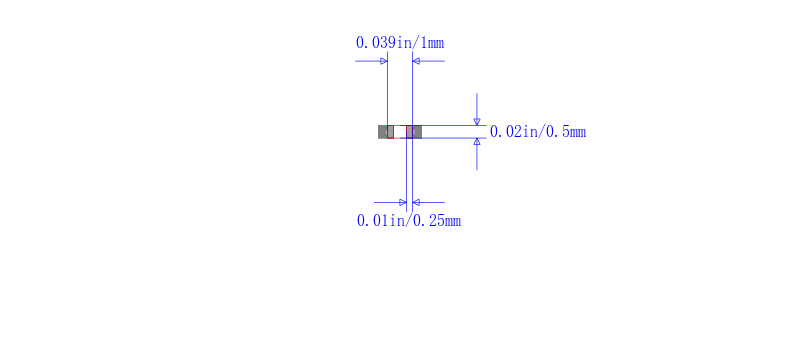

RC1005F203CS封装图

RC1005F203CS封装图

RC1005F203CS封装焊盘图

RC1005F203CS封装焊盘图

在线购买RC1005F203CS
型号 制造商 描述 购买
RC1005F203CS Samsung 三星 0402 20kΩ ±1% 搜索库存
替代型号RC1005F203CS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： RC1005F203CS

品牌： Samsung 三星

封装： 0402 20kohms 62.5mW 1per

当前型号

0402 20kΩ ±1%

当前型号

型号： RC1005J203CS

品牌： 三星

封装： 0402 20kohms 62.5mW 5per

类似代替

SMD电阻器/芯片电阻器

RC1005F203CS和RC1005J203CS的区别

型号： WCR-WCR0402LF-2002-F-P-LT

品牌： TT Electronics/IRC

封装：

类似代替

Res Thick Film 0402 20KΩ 1% 0.063W1/16W ±100ppm/℃ Molded SMD T/R

RC1005F203CS和WCR-WCR0402LF-2002-F-P-LT的区别

型号： CRG0402F20K

品牌： 泰科

封装： 0402 20kΩ 63mW ±1%

功能相似

TE CONNECTIVITY  CRG0402F20K  片式电阻器, 表面贴装, 厚膜, CRG系列, 20 kohm, 50 V, 0402 [1005公制], 63 mW, ± 1%

RC1005F203CS和CRG0402F20K的区别
