PIC16C770-E/P

Microchip(微芯) 主动器件

MCU 8Bit PIC16 PIC RISC 3.5KB EPROM 5V 20Pin PDIP Tube

PIC PIC® 16C Microcontroller IC 8-Bit 20MHz 3.5KB 2K x 14 OTP 20-PDIP

得捷:
IC MCU 8BIT 3.5KB OTP 20DIP

贸泽:
8-bit Microcontrollers - MCU 3.5KB 256 RAM 16 I/O

PIC16C770-E/P中文资料参数规格

技术参数

时钟频率 20.0 MHz

RAM大小 256 x 8

存取时间 20.0 µs

内核架构 PIC

内核子架构 PIC16

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 26.16 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-20

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

PIC16C770-E/P引脚图与封装图

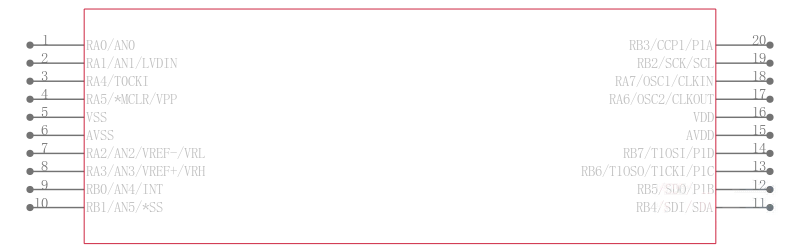

PIC16C770-E/P引脚图

PIC16C770-E/P封装图

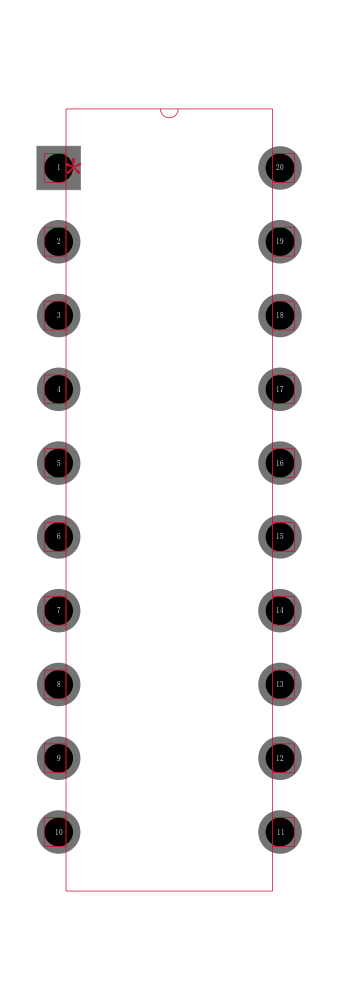

PIC16C770-E/P封装焊盘图

在线购买PIC16C770-E/P

型号	制造商	描述	购买
PIC16C770-E/P	Microchip 微芯	MCU 8Bit PIC16 PIC RISC 3.5KB EPROM 5V 20Pin PDIP Tube	搜索库存

替代型号PIC16C770-E/P

型号/品牌/封装	代替类型	描述	替代型号对比
型号： PIC16C770-E/P 品牌： Microchip 微芯封装： DIP 20MHz 20Pin	当前型号	MCU 8Bit PIC16 PIC RISC 3.5KB EPROM 5V 20Pin PDIP Tube	当前型号
型号： PIC16C770-I/P 品牌：微芯封装： DIP 8Bit 20MHz 20Pin	功能相似	PIC16 系列 256 B RAM 2 K x 14位 EPROM 8位 CMOS 微控制器 - PDIP-20	PIC16C770-E/P和PIC16C770-I/P的区别
型号： PIC16C770/P 品牌：微芯封装： DIP 8Bit 20MHz 20Pin	功能相似	MICROCHIP PIC16C770/P 微控制器, 8位, 一次性可编程, PIC16C7xx, 20 MHz, 3.5 KB, 256 Byte, 20 引脚, DIP	PIC16C770-E/P和PIC16C770/P的区别
型号： PIC16C770T/SS 品牌：微芯封装： SSOP 20MHz 20Pin	功能相似	PIC 20MHz 闪存：2K@x14bit	PIC16C770-E/P和PIC16C770T/SS的区别
