MAX4372HEUK-T
数据手册.pdfMaxim Integrated(美信)
电子元器件分类
MAX4372HEUK-T中文资料参数规格
技术参数
电源电压DC 2.70V min
供电电流 30 µA
电路数 1
通道数 1
耗散功率 273.2 mW
共模抑制比 85 dB
带宽 275 kHz
输入补偿电压 300 µV
输入偏置电流 2 µA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 110 kHz
耗散功率Max 273.2 mW
电源电压Max 28 V
电源电压Min 2.7 V
封装参数
安装方式 Surface Mount
引脚数 5
封装 SOT-23-5
外形尺寸
长度 3 mm
宽度 1.75 mm
高度 1.3 mm
封装 SOT-23-5
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
MAX4372HEUK-T引脚图与封装图

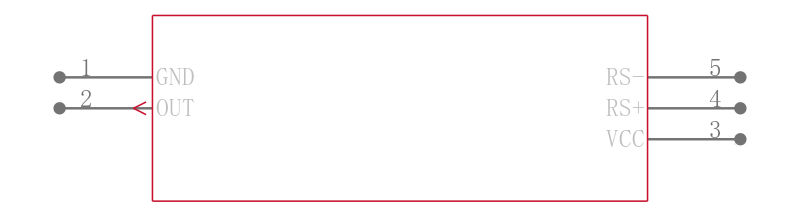

MAX4372HEUK-T引脚图

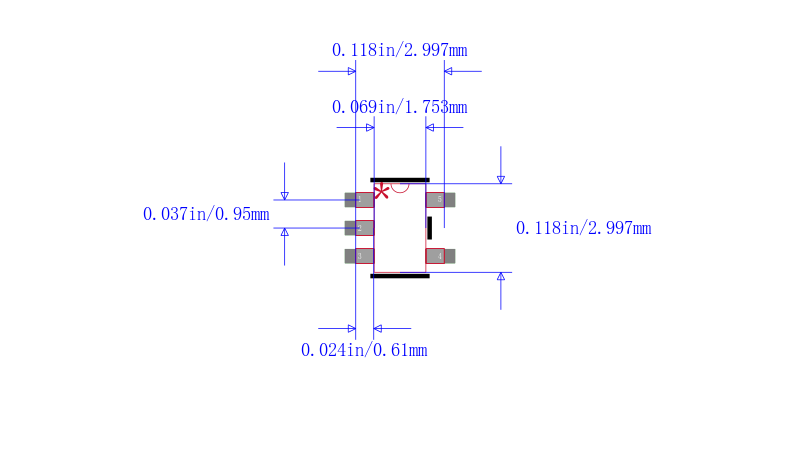

MAX4372HEUK-T封装图

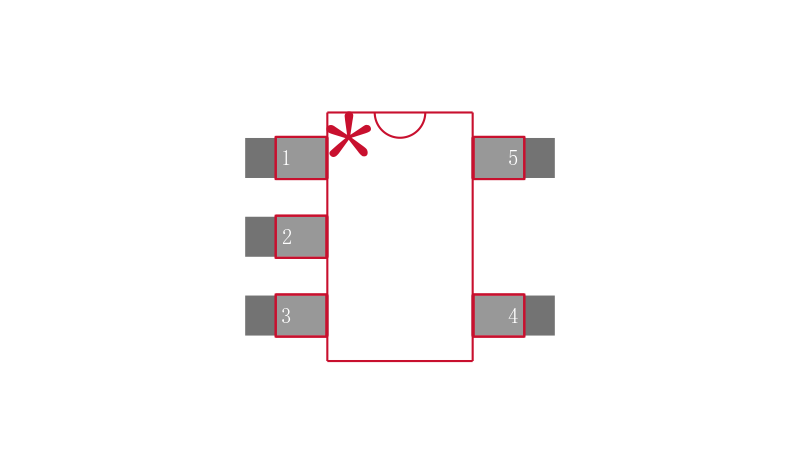

MAX4372HEUK-T封装焊盘图
