MMZ2012Y102B
数据手册.pdf
TDK
东电化
滤波器与EMI/RFI部件
MMZ2012Y102B中文资料参数规格
技术参数
频率 100 MHz
额定电流 500 mA
电阻 0.3 Ω
屏蔽 No
测试频率 100 MHz
电阻DC） ≤300 mΩ
额定电流DC 500 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 0.3 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 1.05 mm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8504508000
MMZ2012Y102B引脚图与封装图
MMZ2012Y102B引脚图

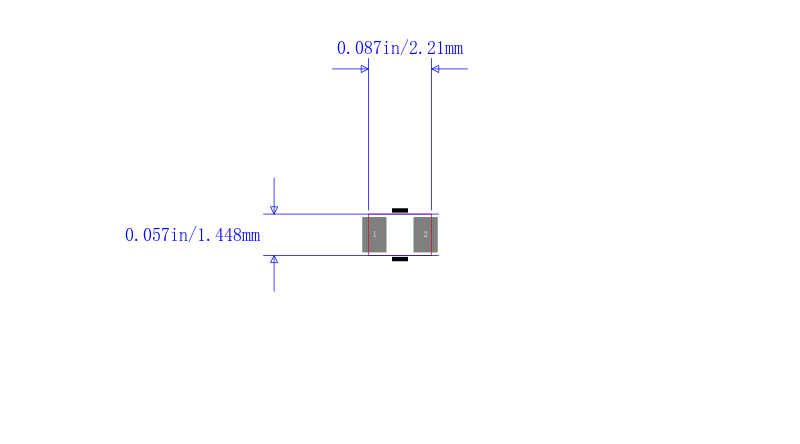

MMZ2012Y102B封装图

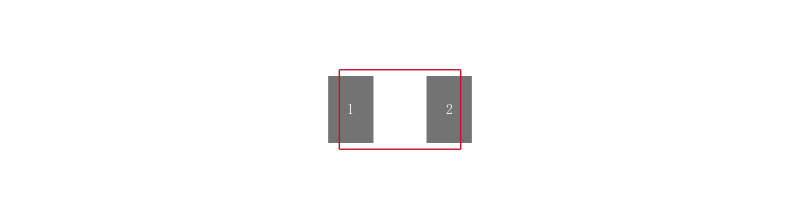

MMZ2012Y102B封装焊盘图
在线购买MMZ2012Y102B
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MMZ2012Y102B | TDK 东电化 | TDK MMZ2012Y102B 铁氧体磁珠, 0805, 1000Ω | 搜索库存 |
替代型号MMZ2012Y102B
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MMZ2012Y102B 品牌： TDK 东电化 封装： | 当前型号 | TDK MMZ2012Y102B 铁氧体磁珠, 0805, 1000Ω | 当前型号 |
| 型号： MMZ2012S102AT000 品牌： 东电化 封装： | 类似代替 | 铁氧体磁珠 | MMZ2012Y102B和MMZ2012S102AT000的区别 |
| 型号： MMZ2012Y102BT 品牌： 东电化 封装： | 类似代替 | TDK 0805 MMZ2012 系列多层片式磁珠扼流圈尺寸标准化，以便自动组装设备使用，无择优取向 电镀端子电极可容纳回流焊接。 完全单片结构可提供高可靠性 闭合磁路结构，允许高密度安装，同时可防止电路之间的串扰 低直流电阻电极结构，可防止电功耗浪费。 应用包括消除手机、PC、笔记本电脑、电视，TV 调谐器、STB、音频播放器、DVD、DSC、DVC、游戏机、数码相框、汽车导航系统，PDN 等的信号线路噪声。 ### 表面安装 0805 电感器（扼流圈） | MMZ2012Y102B和MMZ2012Y102BT的区别 |
