MCP41100-I/SN

MCP41100-I/SN

数据手册.pdf
Microchip(微芯) 电子元器件分类

MICROCHIP  MCP41100-I/SN  易失性数字电位器, 100 kohm, 单, 串行, SPI, 线性, 2.7 V

MCP41xxx/42xxx 数字电位计


得捷:
IC DGTL POT 100KOHM 256TAP 8SOIC


立创商城:
MCP41100-I/SN


欧时:
Microchip MCP41100-I/SN 100kΩ 256位置 线性 数字电位计, 串行 - SPI接口, 8引脚 SOIC封装


贸泽:
数字电位计 IC 256 Step SPI 100kOhm


艾睿:
Digital Potentiometer 100kOhm 256POS Volatile Linear 8-Pin SOIC N Tube


Allied Electronics:
DIGITAL POT; 256 STEPS; SPI; 100KOHMS; SINGLE CHANNEL; SOIC-8


Chip1Stop:
Digital Potentiometer 100kOhm 256POS Volatile Linear 8-Pin SOIC N Tube


TME:
Integrated circuit: digital potentiometer; 100kΩ; SPI; 8bit; SO8


Verical:
Digital Potentiometer 100kOhm 256POS Volatile Linear 8-Pin SOIC N Tube


Newark:
# MICROCHIP  MCP41100-I/SN  Volatile Digital Potentiometer, 100 kohm, Single, Serial, SPI, Linear, 2.7 V


儒卓力:
**1xDCP 100k/256 SPI SO8 SMD **


DeviceMart:
IC POT DIGITL 100K 1CH SPI 8SOIC


Win Source:
IC POT DIGITL 100K 1CH SPI 8SOIC


MCP41100-I/SN中文资料参数规格
技术参数

电源电压DC 2.70V min

容差 ±30 %

供电电流 500 µA

电路数 1

通道数 1

针脚数 256

时钟频率 10.0MHz max

电阻 100 kΩ

阻值偏差 ±20 %

静态电流 10.0 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 3.99 mm

高度 1.55 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±800 ppm/℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Signal Processing, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

MCP41100-I/SN引脚图与封装图
MCP41100-I/SN引脚图

MCP41100-I/SN引脚图

MCP41100-I/SN封装图

MCP41100-I/SN封装图

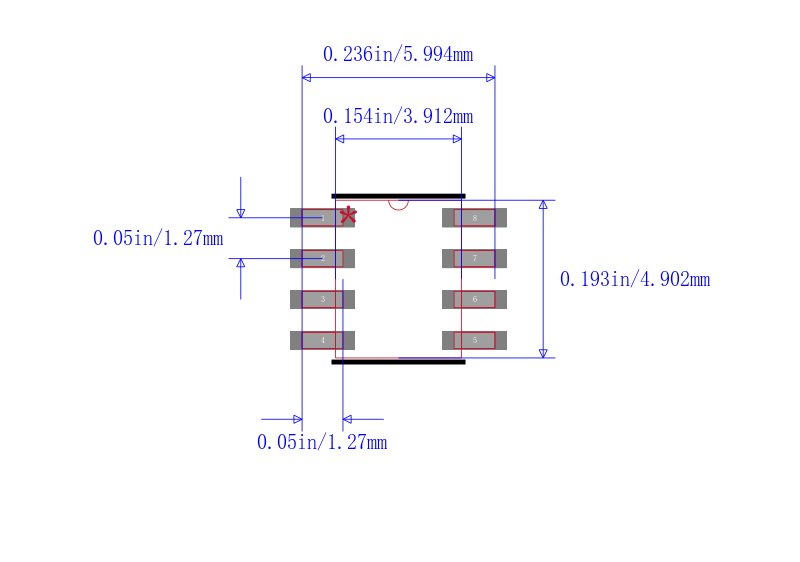

MCP41100-I/SN封装焊盘图

MCP41100-I/SN封装焊盘图

在线购买MCP41100-I/SN
型号 制造商 描述 购买
MCP41100-I/SN Microchip 微芯 MICROCHIP  MCP41100-I/SN  易失性数字电位器, 100 kohm, 单, 串行, SPI, 线性, 2.7 V 搜索库存
替代型号MCP41100-I/SN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： MCP41100-I/SN

品牌： Microchip 微芯

封装： SOIC 100kohms 20per 8Pin 800ppm/deg C

当前型号

MICROCHIP  MCP41100-I/SN  易失性数字电位器, 100 kohm, 单, 串行, SPI, 线性, 2.7 V

当前型号

型号： MCP41100-E/SN

品牌： 微芯

封装： SOIC 100kohms 20per 8Pin 800ppm/deg C

类似代替

MICROCHIP  MCP41100-E/SN  易失性数字电位器, 100 kohm, 单, 串行, SPI, 线性, 2.7 V

MCP41100-I/SN和MCP41100-E/SN的区别

型号： MCP4151-104E/SN

品牌： 微芯

封装： SOIC ±20% 8Pin

类似代替

MICROCHIP  MCP4151-104E/SN  易失性数字电位器, AEC-Q100, 100 kohm, 单, SPI, 线性, ± 20%, 1.8 V

MCP41100-I/SN和MCP4151-104E/SN的区别

型号： MCP41100T-I/SN

品牌： 微芯

封装： 8SOIC 100kohms 20per 8Pin 800ppm/deg C

类似代替

单/双通道数字电位SPI⑩接口 Single/Dual Digital Potentiometer with SPI⑩ Interface

MCP41100-I/SN和MCP41100T-I/SN的区别
