LM22678QTJ-ADJ/NOPB

LM22678QTJ-ADJ/NOPB

TI(德州仪器) 主动器件

开关稳压器 5A SIMPLE SWITCHER, Step-Down Voltage Regulator with Precision Enable 7-TO-263 -40 to 125

Buck Switching Regulator IC Positive Adjustable 1.285V 1 Output 5A TO-263-7 Thin


得捷:
IC REG BUCK ADJ 5A TO263-7


立创商城:
降压型 Vin=4.5V~42V Vout=1.285V~37V 5A


德州仪器TI:
5A SIMPLE SWITCHER, Step-Down Voltage Regulator with Precision Enable


贸泽:
开关稳压器 5A SIMPLE SWITCHER, Step-Down Voltage Regulator with Precision Enable 7-TO-263 -40 to 125


艾睿:
Conv DC-DC 4.5V to 42V Step Down Single-Out 1.285V 5A Automotive 8-Pin7+Tab TO-263 T/R


安富利:
Conv DC-DC Single Step Down 4.5V to 42V 7-Pin D2PAK T/R


Verical:
Conv DC-DC 4.5V to 42V Step Down Single-Out 1.285V 5A Automotive 8-Pin7+Tab TO-263 T/R


DeviceMart:
IC REG BUCK ADJ 5A TO263-7


LM22678QTJ-ADJ/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 1.285 V

输出电流 5 A

静态电流 3.40 mA

调节输出数 1

开关频率 500 kHz

拓扑结构 Buck

输入电压Max 42 V

输入电压Min 4.5 V

输出电压Max 37 V

输出电压Min 1.285 V

输出电流Max 5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 42V

封装参数

安装方式 Surface Mount

引脚数 7

封装 TO-263-7

外形尺寸

封装 TO-263-7

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

LM22678QTJ-ADJ/NOPB引脚图与封装图

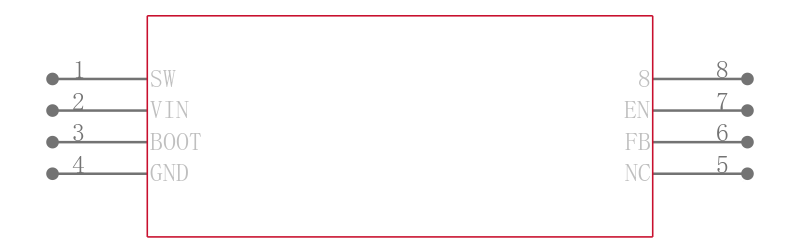

LM22678QTJ-ADJ/NOPB引脚图

LM22678QTJ-ADJ/NOPB引脚图

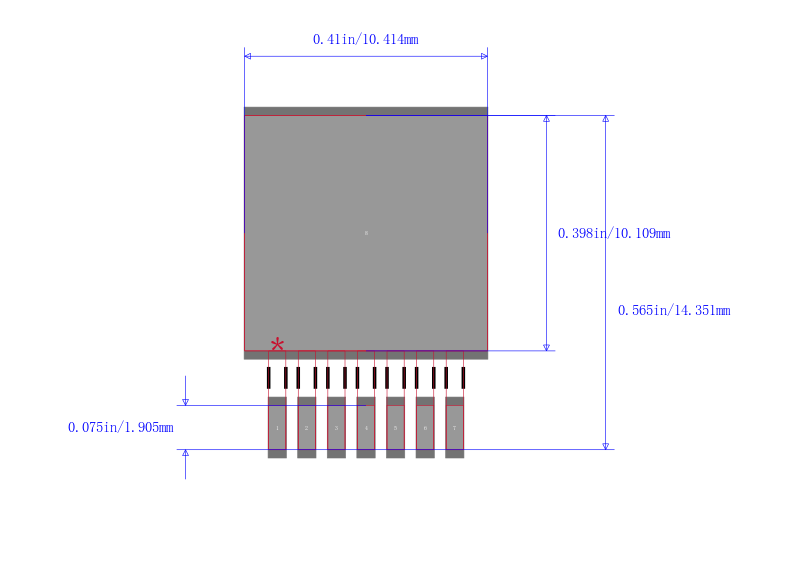

LM22678QTJ-ADJ/NOPB封装图

LM22678QTJ-ADJ/NOPB封装图

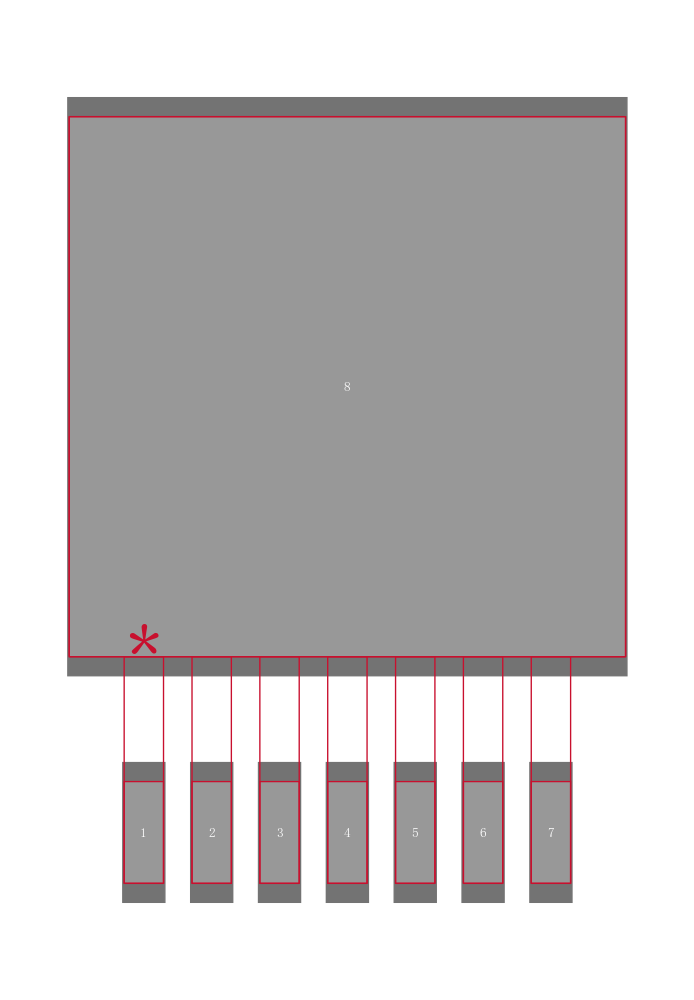

LM22678QTJ-ADJ/NOPB封装焊盘图

LM22678QTJ-ADJ/NOPB封装焊盘图

在线购买LM22678QTJ-ADJ/NOPB
型号 制造商 描述 购买
LM22678QTJ-ADJ/NOPB TI 德州仪器 开关稳压器 5A SIMPLE SWITCHER, Step-Down Voltage Regulator with Precision Enable 7-TO-263 -40 to 125 搜索库存
替代型号LM22678QTJ-ADJ/NOPB
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM22678QTJ-ADJ/NOPB

品牌: TI 德州仪器

封装: TO-263-7

当前型号

开关稳压器 5A SIMPLE SWITCHER, Step-Down Voltage Regulator with Precision Enable 7-TO-263 -40 to 125

当前型号

型号: LM22678QTJE-ADJ/NOPB

品牌: 德州仪器

封装: TO-263-7

类似代替

开关稳压器 5A SD Vtg Reg

LM22678QTJ-ADJ/NOPB和LM22678QTJE-ADJ/NOPB的区别
