LGN2P681MELZ45
数据手册.pdfNichicon(尼吉康)
被动器件
LGN2P681MELZ45中文资料参数规格
技术参数
额定电压DC 220 V
电容 680 µF
容差 ±20 %
产品系列 LGN
纹波电流 1780 mA
纹波电流高频 1.78A @120Hz
纹波电流低频 2.67A @50kHz
工作温度Max 105 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
封装 Snap-In
外形尺寸
高度 45 mm
直径 Φ22mm
封装 Snap-In
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 50
寿命（小时） 3000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LGN2P681MELZ45引脚图与封装图
LGN2P681MELZ45引脚图

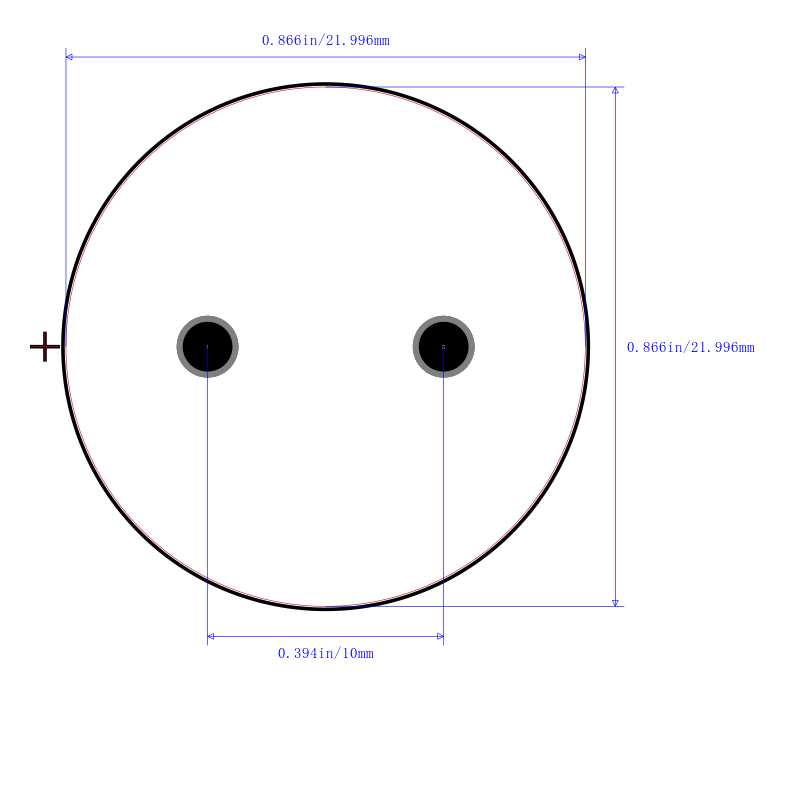

LGN2P681MELZ45封装图

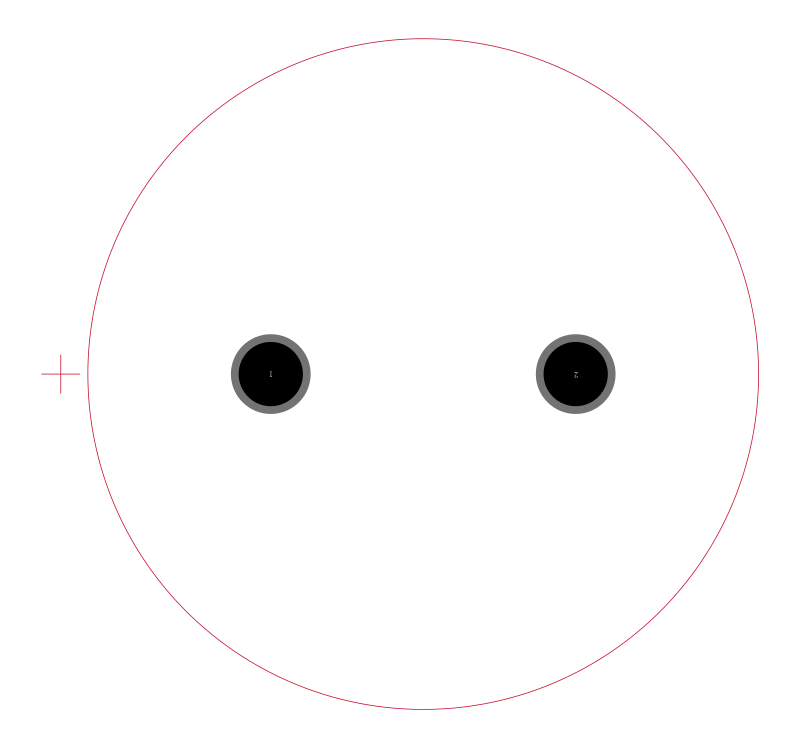

LGN2P681MELZ45封装焊盘图
在线购买LGN2P681MELZ45
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| LGN2P681MELZ45 | Nichicon 尼吉康 | 680uF ±20% 220V 1780mA Φ22mm | 搜索库存 |
替代型号LGN2P681MELZ45
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： LGN2P681MELZ45 品牌： Nichicon 尼吉康 封装： Radial 680uF 220V 20per | 当前型号 | 680uF ±20% 220V 1780mA Φ22mm | 当前型号 |
| 型号： LGG2P681MELZ40 品牌： 尼吉康 封装： Radial 680uF 20per 220V | 类似代替 | 680uF ±20% 220V 1650mA Φ22mm | LGN2P681MELZ45和LGG2P681MELZ40的区别 |
