制造商型号： | STGB20N40LZ |
制造商： | ST (意法半导体) |
产品类别： | 晶体管-IGBT |
商品描述： | IGBT 390V 25A 150W D2PAK |
供货： | 货期 工作日（7-10天） |
渠道： | digikey |
服务： | 锐单发货及售后，顺丰快递，在线客服 |
客服： | |
提示： | 联系在线客服，获得更多STGB20N40LZ价格库存等采购信息！ |
ST(意法半导体) STGB20N40LZ
图像仅供参考
请参阅产品规格
请参阅产品规格
STGB20N40LZ 中文资料
数据手册PDF
STGB20N40LZ 规格参数
属性
参数值
制造商型号
STGB20N40LZ
制造商
ST(意法半导体)
商品描述
IGBT 390V 25A 150W D2PAK
包装
Tape & Reel (TR)
Alternate Packaging
系列
Automotive, AEC-Q101, PowerMESH™
零件状态
Active
IGBT 类型
-
电压 - 集射极击穿（最大值）
390V
电流 - 集电极（Ic）（最大值）
25A
脉冲电流 - 集电极 (Icm)
40A
不同 Vge，Ic 时的 Vce（on）
1.6V @ 4V, 6A
功率 - 最大值
150W
开关能量
-
输入类型
Logic
栅极电荷
24nC
25°C 时 Td（开/关）值
700ns/4.3µs
测试条件
300V, 10A, 1kOhm, 5V
反向恢复时间（trr）
-
工作温度
-55°C ~ 175°C (TJ)
安装类型
Surface Mount
封装/外壳
TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
供应商器件封装
TO-263 (D²Pak)
STGB20N40LZ 引脚图与封装图

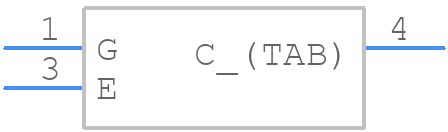

STGB20N40LZ引脚图
STGB20N40LZ封装焊盘图
库存： 0
货期： | 8周-10周（咨询客服） |
最小起订： | 1000 个 |
整装： | ￥10 |
单价：￥15.391619 总价：￥15391.62 | |
价格(含增值税)
| 数量 | 单价 | 总价 |
|---|---|---|
| 1000 | 15.391619 | 15391.62 |
| 2000 | 15.171738 | 30343.48 |
| 5000 | 14.072337 | 70361.68 |
| 10000 | 13.522636 | 135226.36 |
品牌其他型号
STGB20N40LZ品牌厂家：ST
，所属分类： 晶体管-IGBT
，可在锐单商城现货采购STGB20N40LZ、查询STGB20N40LZ代理商； STGB20N40LZ价格批发咨询客服；这里拥有
STGB20N40LZ中文资料
、引脚图、Datasheet数据手册、pdf功能说明书、规格参数、现货库存、封装信息、产品选型手册，还可快速找到
STGB20N40LZ替代型号
、
STGB20N40LZ数据手册PDF。
